DHI-80
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Gehäuse
- Axial oder Radial Axial
- DH mm 80,000 mm
- Nutdurchmesser Dg 83,500 - 83,850 - mm
- Nutbreite W 2,650 mm
- Nuttiefe D 1,750 mm

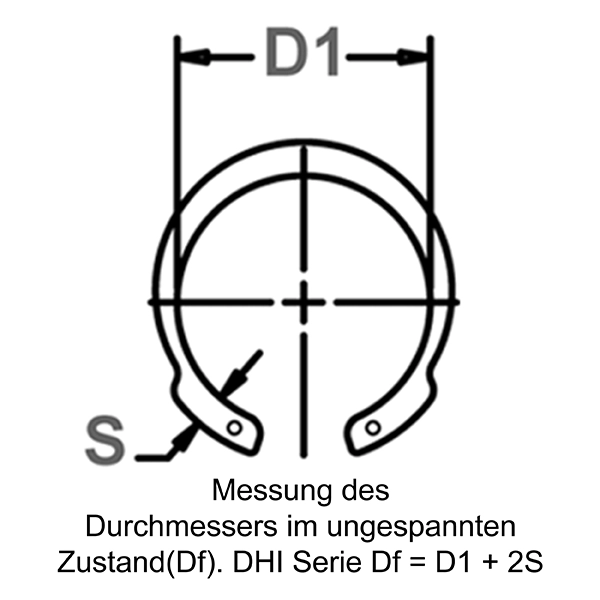

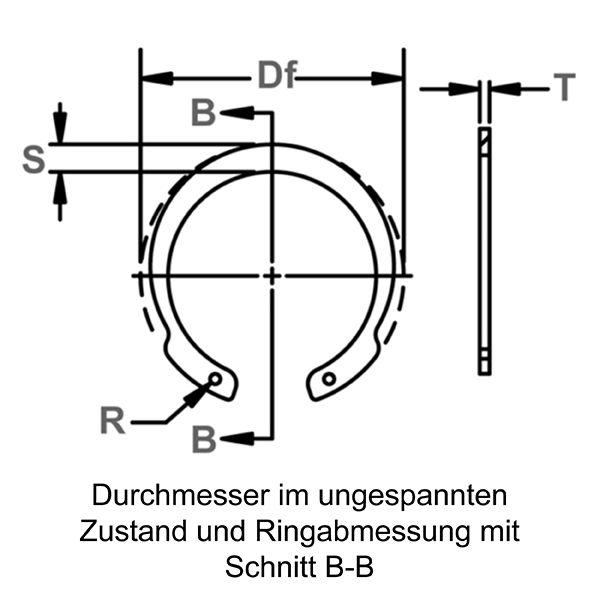

- Freier Durchmesser Df 84,960 - 86,800 - mm
- Stärke T*** 2,430 - 2,500 - mm
- Lochdurchmesser R 2,500 mm
- Large Sect. S 5,700 - 6,300 - mm
- Gewicht pro 1000 Stück. 22,900 kg

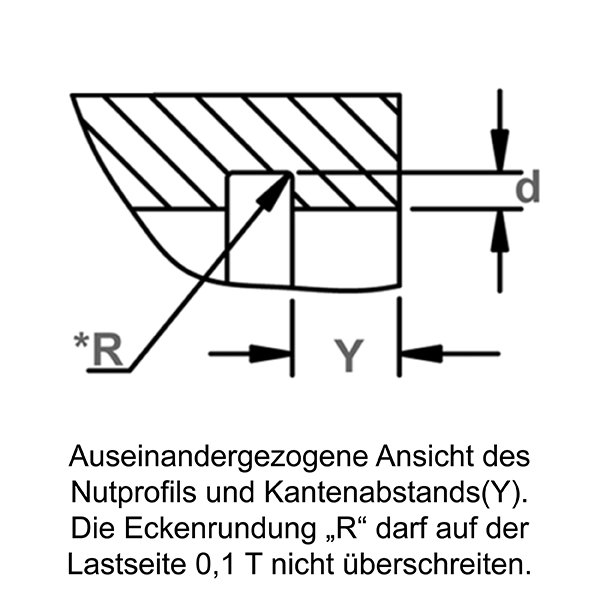

- Kantenabstand Y Min. 5,300 mm
- Allowable Radius / Chamfer R/Ch Max, 2,500 mm
- Härte ST Kohlenstoffstahl 44,000 - 51,000 - HRC
- Hardness SG 47,000 - 54,000 - HRC
- Identisch zu Waldes Truarc
- Identisch zu IRR
- Identisch zu Anderton M1308 0800
- Identisch zu Mil oder Aero
- Identisch zu-Din
- Interchange Seeger-Orbis JV 80
Leistungsdaten
- Thrust Load Ring Pr 110,000 kN
- Thrust Load Groove Pg 37,400 kN
- Max. Load W/ R Max Or Ch Max PR 19,600 kN
Montagewerkzeuge
- Standardzange (gerade) RPI-3
- 45 Standardzange RPI-345
- 90 Standardzange RPI-390
- Hochleistungszange (gerade) RPN-J3
- 90 Hochleistungszange RPN-J31
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| DHI-80ST PD | Metric Internal/Housing Inverted | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
- Edelstahl DIN 1.4122
- Phosphorbronze
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- ZD - Zinkdichromat, Kohlenstoffstahl
Dokumentation
Beschreibung
DHI-Sicherungsringe sind axial montierte umgekehrte metrische Innensicherungsringe und gehören zur Rotor Clip-Sicherungsringreihe mit konischem Querschnitt. Die Funktionsweise ähnelt der eines DHO-Rings, wobei die Laschen umgekehrt sind, um den Abstand zum Innenumfang des Gehäuses/der Bohrung zu verringern. Diese Konstruktion ermöglicht den ungehinderten Durchgang anderer Baugruppen.
