CFH-220
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Gehäuse
- Axial oder Radial Axial
- Gehäusedurchm. Dh 8,700
- DH mm 220,000
- Nutdurchmesser Dg 223,000 - 223,290 -
- Nutbreite W

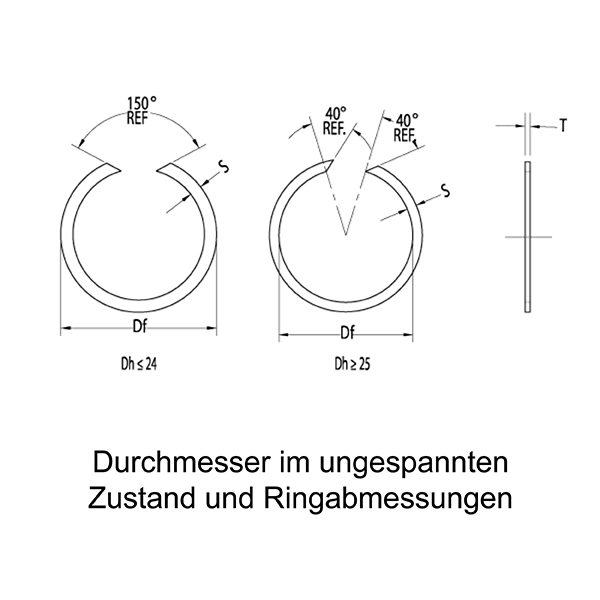

- Freier Durchmesser Df 225,200 - 228,200 -
- Radiale Breite S 4,900 - 5,000 -
- Dickte T 2,900 - 3,000 -
- Gewicht pro 1000 Stück. 72,400 kg
- Kantenabstand Y Min.
- Härte ST Kohlenstoffstahl 3,000 - 4,900 -
- Interchange Seeger-Orbis SB 220
Leistungsdaten
- Thrust Load Ring Pr 54,400 kN
- Thrust Load Groove Pg 173,000 kN
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| CFH-220ST OIL | Internal / Housing Constant Section | Carbon Steel SAE 1070-1090 | Oil | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl AISI 302
- Edelstahl AISI 316
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- OIL - Öl auf Stahl, Kohlenstoffstahl
Dokumentation
Beschreibung
CFH-Sicherungsringe sind interne metrische Flachdrahtsprengringe und gehören zur Rotor Clip-Sicherungsringreihe mit konstantem Querschnitt. Nach dem Einsetzen in die Nut eines Gehäuses/einer Bohrung hält die durch den vorstehenden Teil des Rings gebildete Schulter eine Baugruppe in Position.
