CBS-52
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Axial
- Wellendurchmesser Ds 2,047 Zoll
- Ds mm 52,000 mm
- Nutdurchmesser Dg 49,480 - 49,730 - mm
- Nutbreite W 1,350 - 1,650 - mm
- Freier Durchmesser Df 48,800 - 49,300 - mm
- Radiale Breite S 3,900 - 4,000 - mm
- Dickte T 1,000 - 1,100 - mm
- Free Gap G 4,000 mm
- Radius r 0,400 mm
- L2 57,900 mm
- Gewicht pro 1000 Stück. 5,900 kg

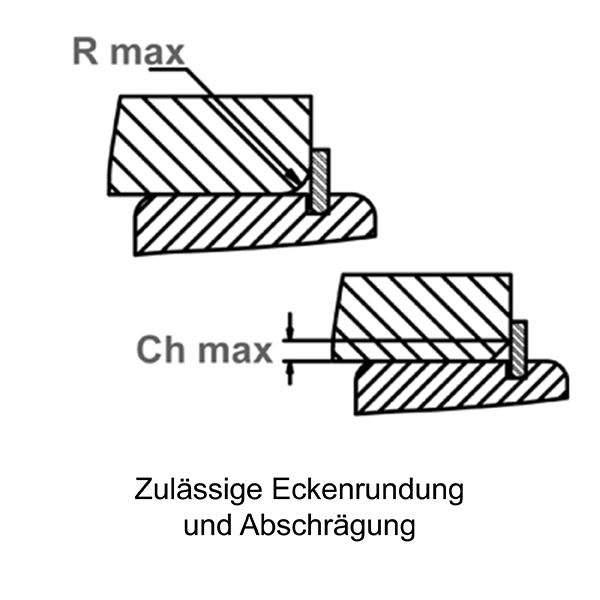

- Allowable Radius / Chamfer R/Ch Max, 2,500 mm
- Härte ST Kohlenstoffstahl 450,000 - 520,000 - HV
- Identisch zu-Din DIN 5417 52x1.12
Leistungsdaten
- Thrust Load Ring Pr 12,800 kN
- Thrust Load Groove Pg 31,600 kN
- U/min begrenzen U/min des Standardmaterials 6.000,000
- Max. Load W/ R Max Or Ch Max PR 2,010 kN
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- OIL - Öl auf Stahl, Kohlenstoffstahl
- ZD - Zinkdichromat, Kohlenstoffstahl
Dokumentation
Beschreibung
CBS-Sicherungsringe sind externe metrische Sprengringe für Lager und gehören zur Rotor Clip-Sicherungsringreihe mit konstantem Querschnitt. Nach dem Einbau in die Nut einer Welle bildet der aus der Nut herausragende Teil des Rings eine Schulter, die die Baugruppe in Position hält.
