Données sur les pièces
- Alésage ou arbre Shaft
- Axial ou radial Axial
- Diamètre de l’arbre Ds 1,688 pouces
- Ds mm 42,900 mm
- Diamètre de gorge Dg 1,568 - 1,573 - pouces
- Largeur de gorge W 0,052 - 0,057 - pouces
- Profondeur de gorge D 0,057 pouces
- Diamètre libre Df 1,540 - 1,573 - pouces
- Épaisseur T *** 0,059 - 0,065 - pouces

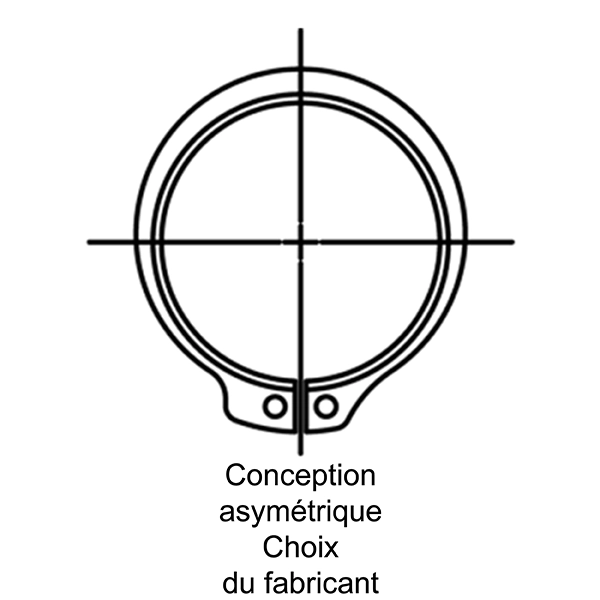

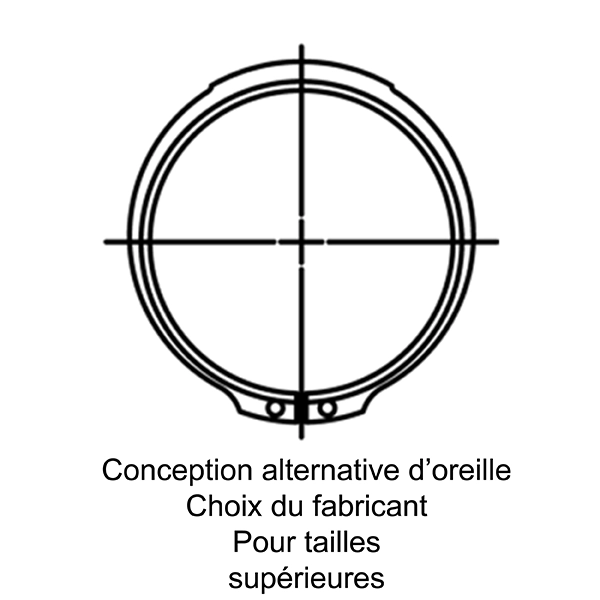

- Hauteur de l’oreille H 0,231 - 0,239 - pouces
- Section maximale S Max 0,178 - 0,190 - pouces
- Section minimale S Min 0,093 - 0,105 - pouces
- Diamètre du trou R 0,123 - 0,140 - pouces
- Thickness Beveled End U 0,047 - 0,049 - pouces
- Poids par 1 000 pièces 14,800 lb
- Marge latérale Y min. 0,085 pouces

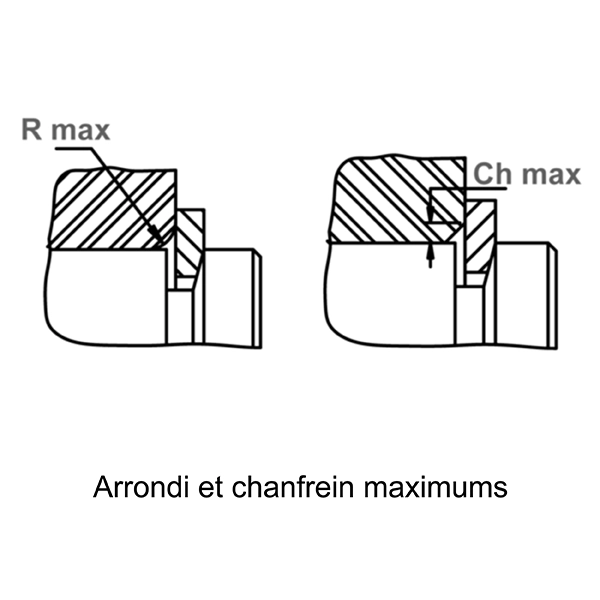

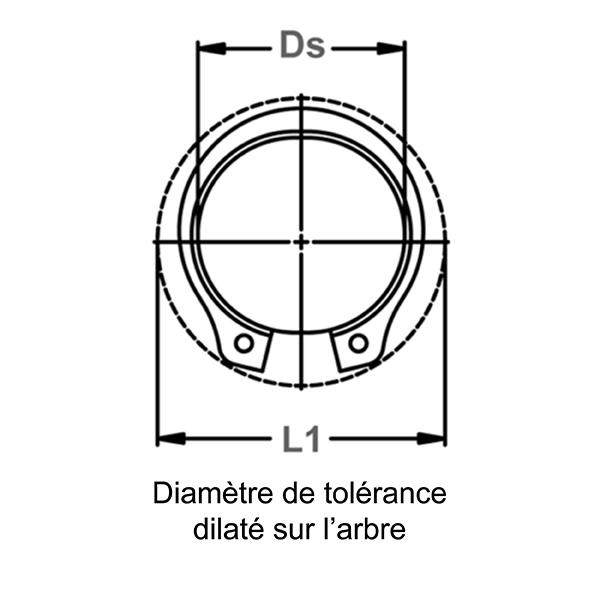

- Clearance Dia. Expanded Over Shaft L1 2,240 pouces
- Diamètre de tolérance - Relâché dans la gorge L2 2,200 pouces
- Gaging Dia. Gd Max 1,912 pouces
- Dureté ST 47,000 - 52,000 - HRC
- Dureté SS 44,000 - 51,000 - HRC
- Dureté BC 37,000 - 43,000 - HRC
- Équivalence Waldes Truarc 5102 168
- Équivalence IRR
- Équivalence Anderton N1402 0168
- Équivalence Mil ou Aero MS16630C 168
- Équivalence Din
Données de performance
- Charge de poussée (lb) - Facteur de sécurité des anneaux de 4 Pr 12 535 lb
- Charge de poussée (lb) - Facteur de sécurité des gorges de 2 Pg 3 400 lb
- Rigid End Play Take-Up 0,008 pouces
Données sur les outils
- Pinces standard (droites) RP-600
- Pinces standard 45 RP-604
- Pinces standard 90 RP-609
- Ratchet Pliers (w/o Tips) RP-28R
- Straight Ratchet Pliers Tips RP-5009R
- 45 Ratchet Pliers Tips RP-5012R
- 90 Ratchet Pliers Tips RP-5013R
- Pinces convertibles RP-560
- Pinces convertibles 45 RP-564
- Pinces convertibles 90 RP-569
- Pinces haute résistance (droites) RPN-A3
- Pinces haute résistance 90 RPN-A31
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Documentation
Description
Ces anneaux ressemblent exactement aux anneaux similaires SH, mais comportent un angle de 15 ° sur leur bord intérieur. Ceci, associé à un angle de gorge complémentaire permet d’éliminer le jeu en venant se loger entre la gorge et la pièce retenue.
