UHB-250
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Alésage
- Axial ou radial Axial
- Diamètre du alésage Dh 2,500 pouces
- Dh mm 63,500 mm
- Diamètre de gorge Dg 2,610 - 2,622 - pouces
- Largeur de gorge W 0,086 - 0,091 - pouces
- Profondeur de gorge D 0,058 pouces

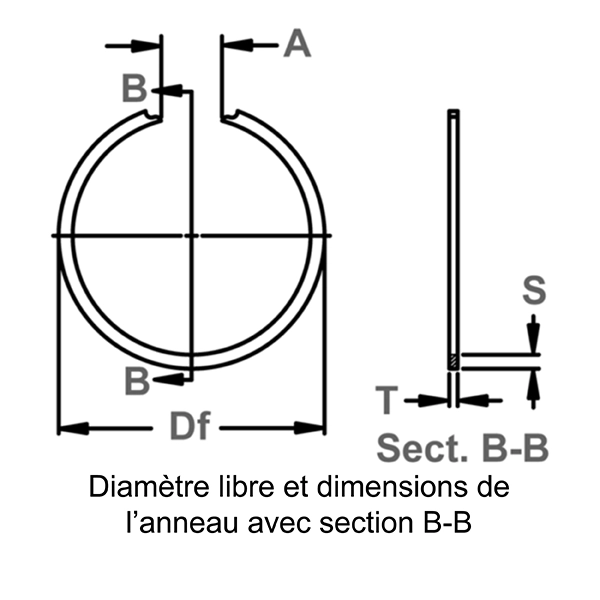

- Diamètre libre Df 2,653 - 2,699 - pouces
- Section S 0,182 - 0,192 - pouces
- Épaisseur T 0,076 - 0,080 - pouces
- Free Gap A 0,500 - 0,750 - pouces
- Dureté ST 42,000 - 52,000 - HRC
Données de performance
- Allowable Static Thrust Load 6 350,000 lb
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| UHB-250ST CZ PD | Internal/Housing Constant Section | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Les anneaux d’arrêt UHB sont des anneaux expansifs internes et font partie de la famille des anneaux expansifs de Rotor Clip. Après installation dans la gorge d’un logement/alésage, l’épaulement créé par la partie saillante de l’anneau maintient un assemblage en place pour assurer une rétention axiale interne fiable.
