Données sur les pièces
- Alésage ou arbre Shaft
- Axial ou radial Axial

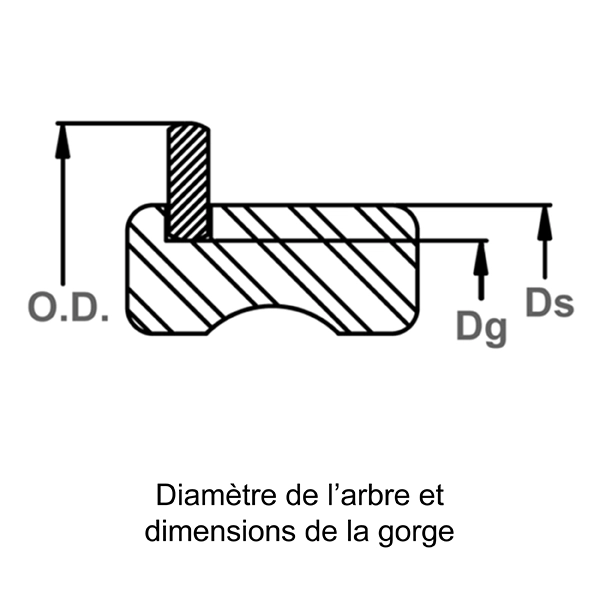

- Diamètre de l’arbre Ds 7,087 pouces
- Ds mm 180,000 mm
- Diamètre de gorge Dg 6,834 - 6,840 - pouces
- Diamètre libre Df 6,714 - 6,807 - pouces
- Gap A 0,313 - 0,438 - pouces
- Outside Diameter O.D. 7,594 pouces
- Section S 0,378 - 0,372 - pouces
- Épaisseur T 0,118 - 0,122 - pouces
- Radius Max. R 0,090 pouces
- Poids par 1 000 pièces 284,400 lb
- Dureté ST 40,000 - 50,000 - HRC
Matériaux
- Acier au carbone (SAE 1060-1090)
Finitions
***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- Huile - Huile sur acier, Acier au carbone
Documentation
Description

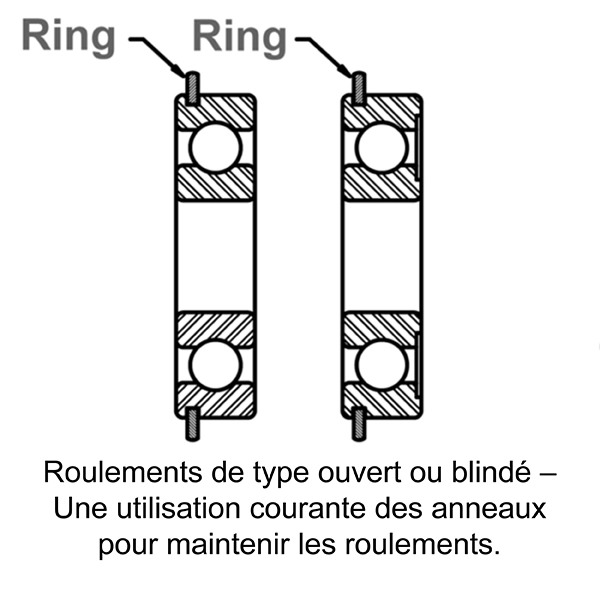

Une fois installée dans la gorge d’un arbre,la portion de l’anneau débordant de la gorge maintient l’élément en place.
