SB-20
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial
- Diamètre de l’arbre Ds 0,787 pouces
- Ds mm 20,000 mm
- Diamètre de gorge Dg 0,729 - 0,733 - pouces
- Largeur de gorge W 0,068 - 0,072 - pouces
- Diamètre libre Df 0,682 - 0,710 - pouces
- Gap A 0,078 - 0,218 - pouces
- Section S 0,090 - 0,096 - pouces
- Épaisseur T 0,060 - 0,064 - pouces
- Dureté ST 42,000 - 52,000 - HRC
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| SB-20ST PD | Metric External/Shaft Constant Section | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- Huile - Huile sur acier, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description

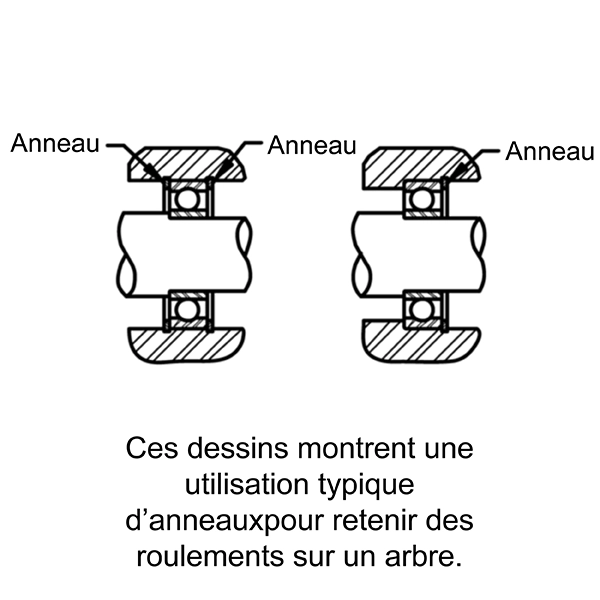

Les anneaux d’arrêt SB sont des anneaux expansifs métriques externes et font partie de la famille des anneaux expansifs de Rotor Clip. Conçus pour les roulements métriques SAE standard, ces anneaux sont installés dans une gorge d’arbre où la partie saillante de l’anneau agit comme un épaulement pour la rétention axiale externe.
