MSR-27
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial
- Diamètre de l’arbre Ds 1,063 pouces
- Ds mm 27,000 mm
- Diamètre de gorge Dg 25,250 - 25,400 - mm
- Largeur de gorge W 2,550 - 2,750 - mm
- Profondeur de gorge D 0,800 mm

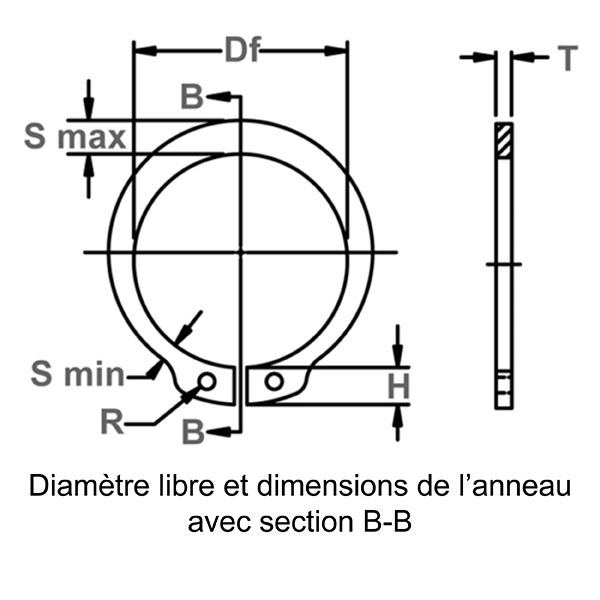

- Diamètre libre Df 24,600 - 24,980 - mm
- Épaisseur T *** 2,320 - 2,480 - mm
- Hauteur de l’oreille H 5,600 mm
- Section maximale S Max 4,100 mm
- Section minimale S Min 2,300 mm
- Diamètre du trou R 2,300 mm
- Poids par 1 000 pièces 5,200 kg

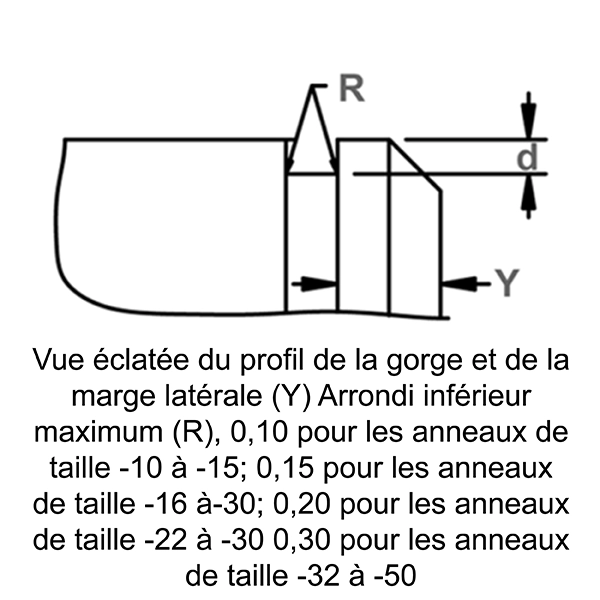

- Marge latérale Y min. 2,400 mm

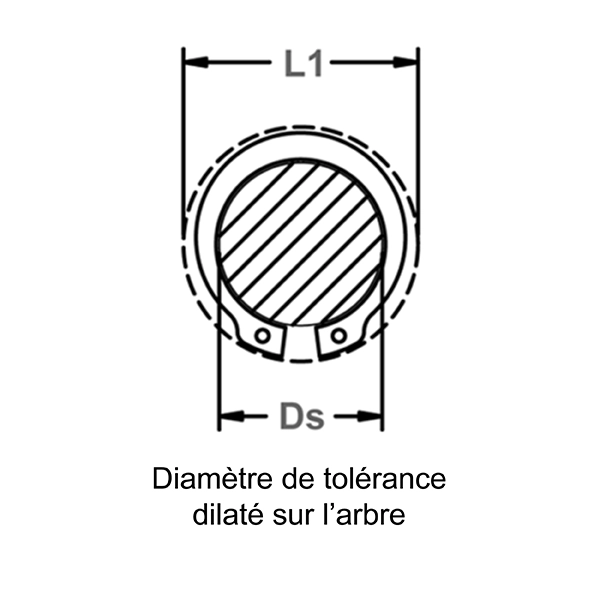

- Clearance Dia. Expanded Over Shaft L1 39,000 mm

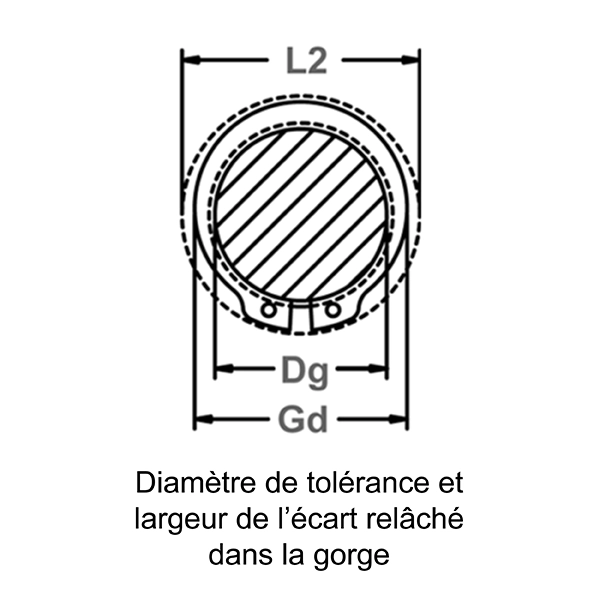

- Diamètre de tolérance - Relâché dans la gorge L2 37,100 mm
- Gaging Dia. Gd Max 32,000 mm
- Dureté ST 48,000 - 52,000 - HRC
- Dureté SS 44,000 - 51,000 - HRC
- Équivalence Waldes Truarc 11-160 0270
- Équivalence IRR
- Équivalence Anderton
- Équivalence Mil ou Aero
- Équivalence Din
Données de performance

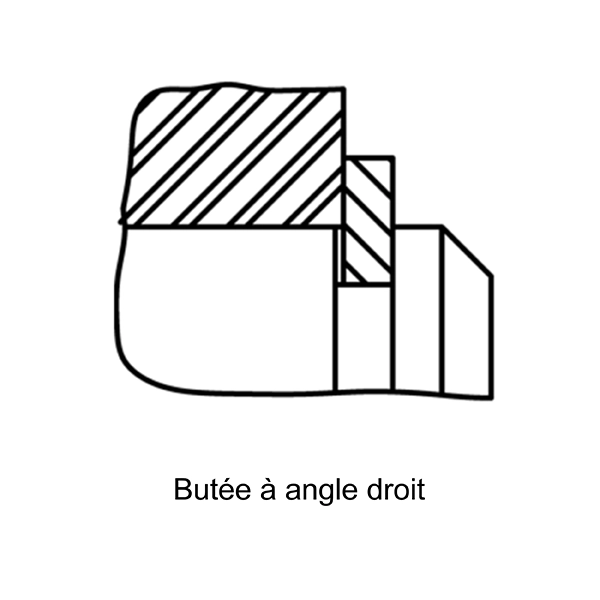

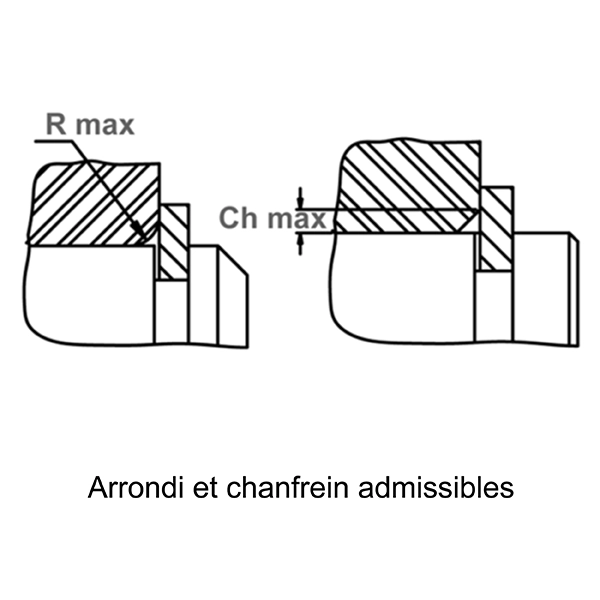

- Charge de poussée (lb) - Facteur de sécurité des anneaux de 4 Pr 67,000 kN
- Charge de poussée (lb) - Facteur de sécurité des gorges de 2 Pg 20,800 kN
- Limites R.P.M. RPM du matériau standard 22 000,000
Données sur les outils
- Ratchet Pliers (w/o Tips) RP-28R
- Straight Ratchet Pliers Tips RP-5021R
- 45 Ratchet Pliers Tips RP-5023R
- 90 Ratchet Pliers Tips RP-5024R
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| MSR-27ST PD | Metric Reinforced External/Shaft | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description
Les anneaux d’arrêt MSR sont des circlips métriques ANSI renforcés externes assemblés axialement et font partie de la gamme d’anneaux d’arrêt à section conique de Rotor Clip. Version extra épaisse d’un anneau d’arrêt MSH ordinaire, le MSR est plus solide et présente une plus grande largeur radiale, ce qui lui permet de supporter des charges de poussée plus importantes que son homologue standard.
