MKA-78
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Alésage
- Axial ou radial Axial

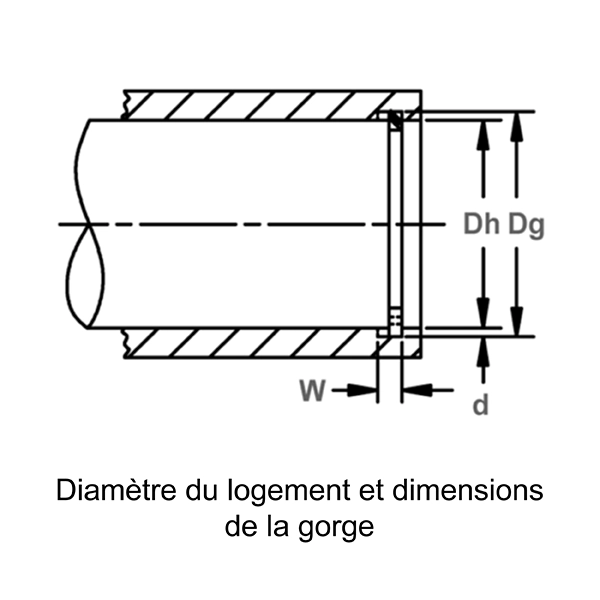

- Dh mm 78,000 mm
- Diamètre de gorge Dg 80,300 - 80,600 - mm
- Largeur de gorge W 1,730 - 1,860 - mm

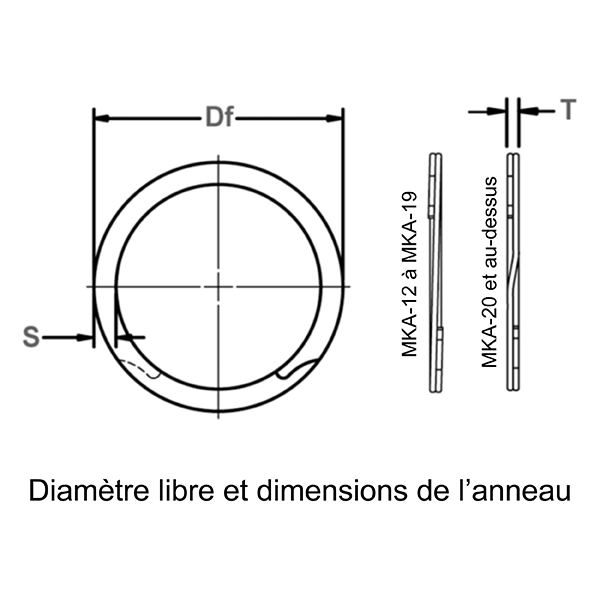

- Diamètre libre Df 81,210 - 81,970 - mm
- Section S 4,100 - 4,400 - mm
- Épaisseur T 1,500 - 1,600 - mm
- Équivalence Mil ou Aero
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 109 910,000 N
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 46 730,000 N
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| MKA-78SJ | Metric Spiral Aerospace Internal/Housing | 302 Stainless | None/Self Finish | Citation |
| MKA-78SJ SPA ND MP3 | Metric Spiral Aerospace Internal/Housing MA4017-78 | 302 Stainless | NADCAP Certified Finishing Process Passivation | Citation |
| MKA-78ST OIL | Metric Spiral Aerospace Internal/Housing | Carbon Steel SAE 1070-1090 | Oil | Citation |
| MKA-78SU | Metric Spiral Aerospace Internal/Housing | 316 Stainless | None/Self Finish | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Les anneaux d’arrêt MKA sont des anneaux en spirales internes métriques pour l’aérospatiale et font partie de la famille des anneaux d’arrêt en spirales de Rotor Clip. Les dimensions de ces anneaux sont conformes à la spécification métrique aérospatiale MA 4017.
