ME-16
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Radial
- Diamètre de l’arbre Ds 0,630 pouces
- Ds mm 16,000 mm
- Diamètre de gorge Dg 12,350 - 12,500 - mm
- Largeur de gorge W 1,200 - 1,350 - mm
- Profondeur de gorge D 1,750 mm

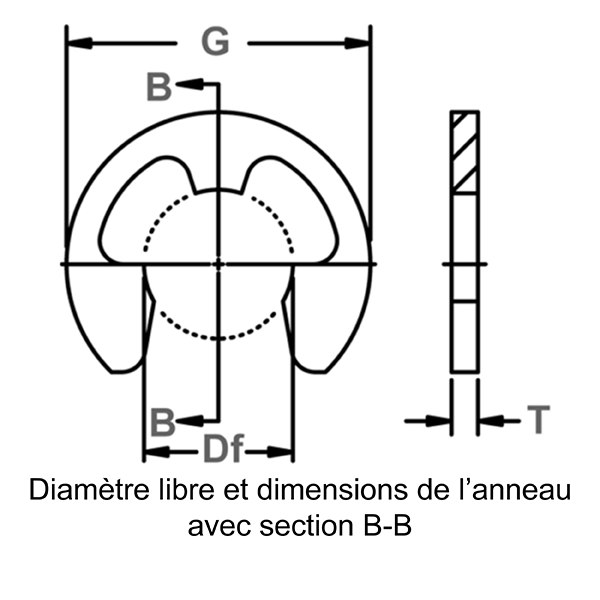

- Diamètre libre Df 12,000 - 12,250 - mm
- Épaisseur T *** 1,040 - 1,160 - mm
- Outside Diameter G 23,800 mm
- Dia. de tolérance relâché dans la gorge L2 24,500 mm
- Poids par 1 000 pièces 1,500 kg
- Marge latérale Y min. mm
- Dureté ST 48,000 - 52,000 - HRC
- Dureté SS 44,000 - 51,000 - HRC
- Dureté BC 37,000 - 43,000 - HRC
- Équivalence Waldes Truarc 11-420 0160
- Équivalence IRR
- Équivalence Anderton
- Équivalence Mil ou Aero
- Équivalence Din
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 6,600 kN
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 4,500 kN
- Limites R.P.M. RPM du matériau standard 10 000,000
Données sur les outils
- Standard Applicator (Flat) A-210
- 45 Applicator A-214
- 90 Applicator A-219
- Offset Applicator A-217
- Heavy Duty Dispenser D-160
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| ME-16ST PD | Metric Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
| ME-16ST Z3X | Metric Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Citation |
| ME-16ST ZD | Metric Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Citation |
| ME-16ST ZF | Metric Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Flash | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description
Les anneaux d’arrêt ME sont des circlips métriques ANSI externes assemblés radialement et font partie de la gamme d’anneaux d’arrêt radiaux de Rotor Clip. Appelés ainsi en raison de leur forme caractéristique qui ressemble à la lettre E, ces anneaux comportent trois griffes qui entrent en contact avec le fond de la gorge et fournissent un épaulement pour une rétention radiale efficace dans les assemblages.
