MCG-24
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial
- Diamètre de l’arbre Ds 24,000 mm
- Diamètre de gorge Dg 22,460 - 22,600 - mm
- Largeur de gorge W 1,200 - 1,280 - mm

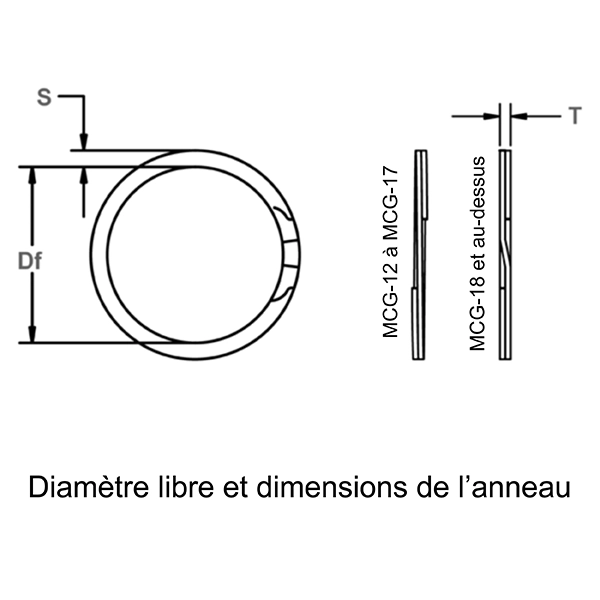

- Diamètre libre Df 22,020 - 22,350 - mm
- Section S 1,800 - 2,000 - mm
- Épaisseur T 1,000 - 1,100 - mm
- Équivalence Mil ou Aero
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 25 587,000 N
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 11 366,000 N
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| MCG-24SJ | Metric Spiral External/Shaft Heavy Duty | 302 Stainless | None/Self Finish | Citation |
| MCG-24ST OIL | Metric Spiral External/Shaft Heavy Duty | Carbon Steel SAE 1070-1090 | Oil | Citation |
| MCG-24SU | Metric Spiral External/Shaft Heavy Duty | 316 Stainless | None/Self Finish | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Les anneaux d’arrêt MCG sont des anneaux en spirales métriques externes très résistants et font partie de la famille des anneaux d’arrêt en spirales de Rotor Clip. Ces anneaux à deux tours assurent un contact avec la gorge sur 360°et sont conçus pour des applications métriques avec des charges de poussée élevées.
