MC-50
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Radial

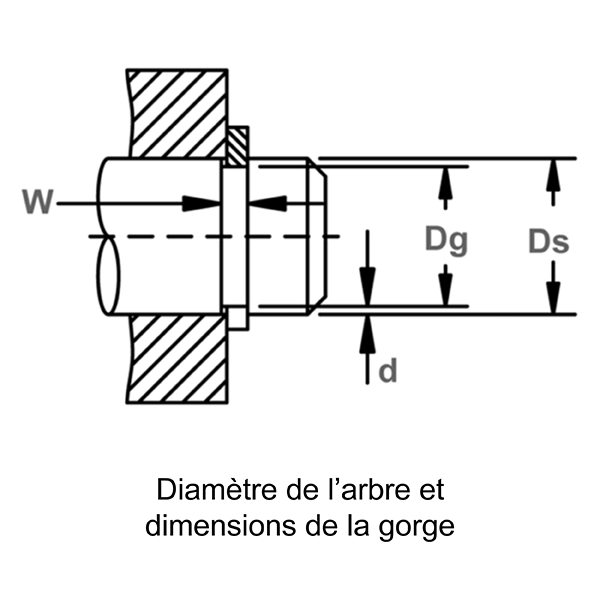

- Diamètre de l’arbre Ds 1,969 pouces
- Ds mm 50,000 mm
- Diamètre de gorge Dg 44,750 - 45,000 - mm
- Largeur de gorge W 2,150 - 2,350 - mm
- Profondeur de gorge D 2,500 mm
- Diamètre libre Df 43,610 - 44,390 - mm
- Épaisseur T *** 1,920 - 2,080 - mm
- Section maximale S Max 6,200 mm
- Outside Diameter G 56,400 mm

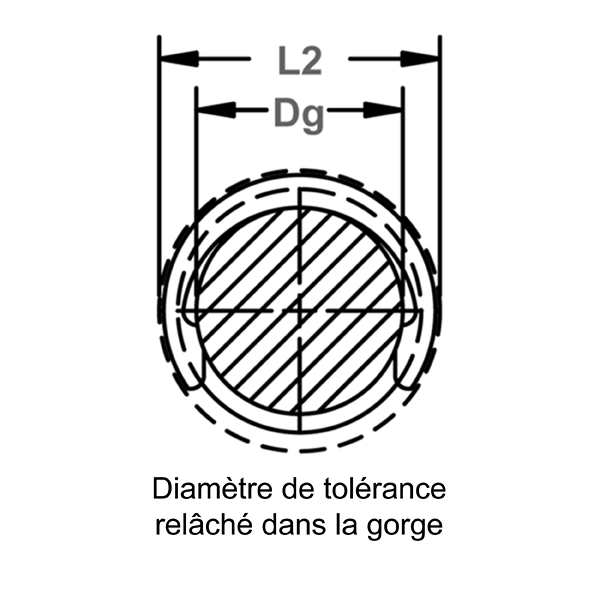

- Dia. de tolérance relâché dans la gorge L2 58,000 mm
- Poids par 1 000 pièces 8,900 kg
- Marge latérale Y min. mm
- Dureté ST 47,000 - 51,000 - HRC
- Dureté SS 44,000 - 51,000 - HRC
- Équivalence Waldes Truarc 11-410 0500
- Équivalence IRR
- Équivalence Anderton
- Équivalence Mil ou Aero
- Équivalence Din
Données de performance
- Charge de poussée (lb) - Facteur de sécurité des anneaux de 4 Pr 40,000 kN
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 30,400 kN
- Limites R.P.M. RPM du matériau standard 6 800,000
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description
Les anneaux d’arrêt MC sont des circlips métriques ANSI externes assemblés radialement et font partie de la gamme d’anneaux d’arrêt radiaux de Rotor Clip. Appelés ainsi en raison de leur forme caractéristique en « C », ces anneaux de style croissant se caractérisent par une faible largeur radiale. Cette conception est efficace pour les applications à faible dégagement où l’installation radiale est préférable.
