Données sur les pièces
- Alésage ou arbre Shaft
- Axial ou radial Radial
- Diamètre de l’arbre Ds 1,000 pouces
- Ds mm 25,400 mm
- Diamètre de gorge Dg 0,869 - 0,875 - pouces
- Largeur de gorge W 0,056 - 0,060 - pouces
- Profondeur de gorge D 0,064 pouces

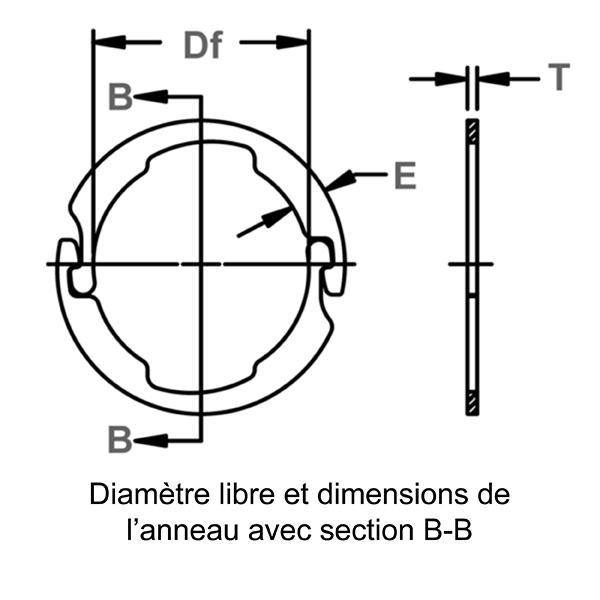

- Diamètre libre Df 0,859 - 0,867 - pouces
- Épaisseur T *** 0,048 - 0,052 - pouces
- Maximum Section E 0,182 - 0,194 - pouces
- Dia. de tolérance relâché dans la gorge L2 1,273 pouces
- Poids par 1 000 pièces 7,300 lb

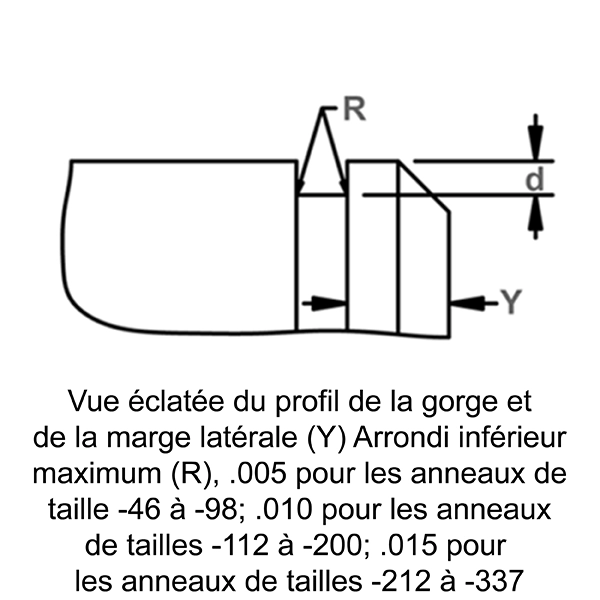

- Marge latérale Y min. 0,192 pouces

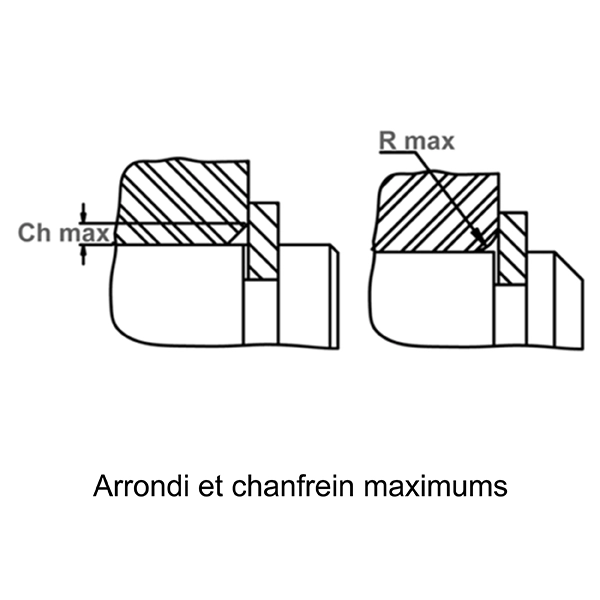

Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 5 938 lb
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 3 400 lb
- Limites R.P.M. RPM du matériau standard 30 000,000
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Documentation
Description

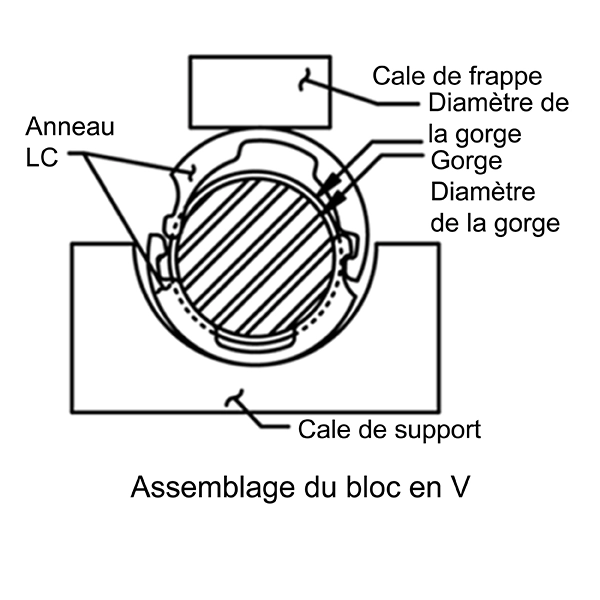

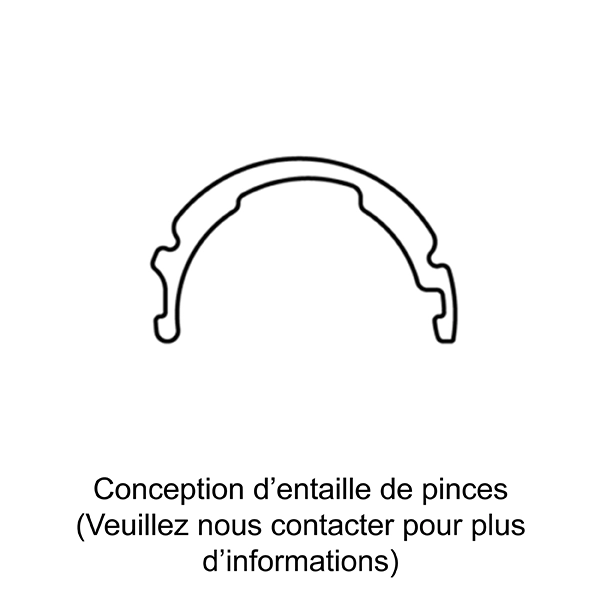

L’anneau LC se présente en deux moitiés identiques. Les extrémités se bloquent mutuellement dans la gorge de l’arbre et, une fois assemblées, s’équilibrent de façon dynamique. Par conséquent, il convient particulièrement bien pour les dispositifs à vitesse de rotation extrêmement élevée.
