KR-975
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Alésage
- Axial ou radial Axial

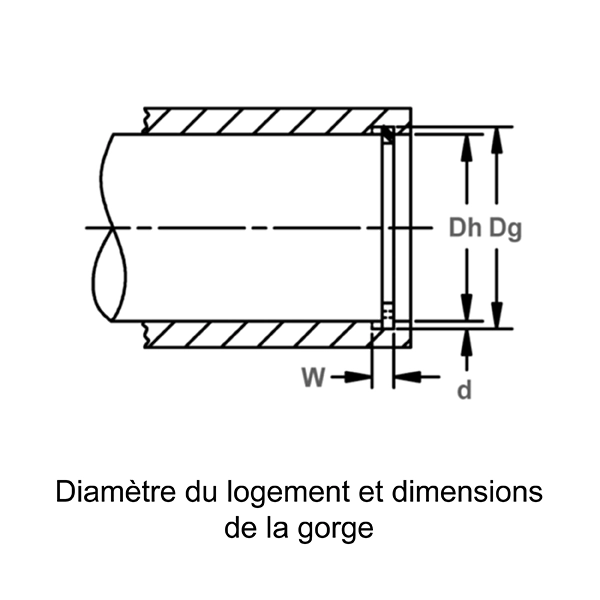

- Diamètre du alésage Dh 9,750 pouces
- Diamètre de gorge Dg 10,181 - 10,197 - pouces
- Largeur de gorge W 0,209 - 0,217 - pouces

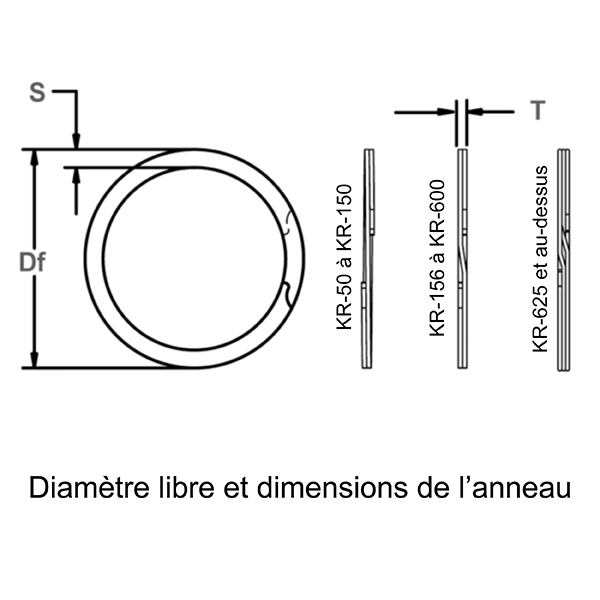

- Diamètre libre Df 10,260 - 10,330 - pouces
- Section S 0,369 - 0,381 - pouces
- Épaisseur T 0,184 - 0,194 - pouces
- Nombre de tours 3,000
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 231 570 lb
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 151 620 lb
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| KR-975SJ | Spiral Internal/Housing Medium Heavy Duty | 302 Stainless | None/Self Finish | Citation |
| KR-975ST OIL | Spiral Internal/Housing Medium Heavy Duty | Carbon Steel SAE 1070-1090 | Oil | Citation |
| KR-975SU | Spiral Internal/Housing Medium Heavy Duty | 316 Stainless | None/Self Finish | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Les anneaux d’arrêt KR sont des anneaux en spirales internes de résistance moyenne à forte et font partie de la famille des anneaux d’arrêt en spirales de Rotor Clip. Ces anneaux à deux et multitours offrent un contact avec la gorge à 360° pour s’adapter à la rétention axiale interne dans les applications soumises à des charges de poussée moyenne à élevée.
