KG-1225
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Alésage
- Axial ou radial Axial

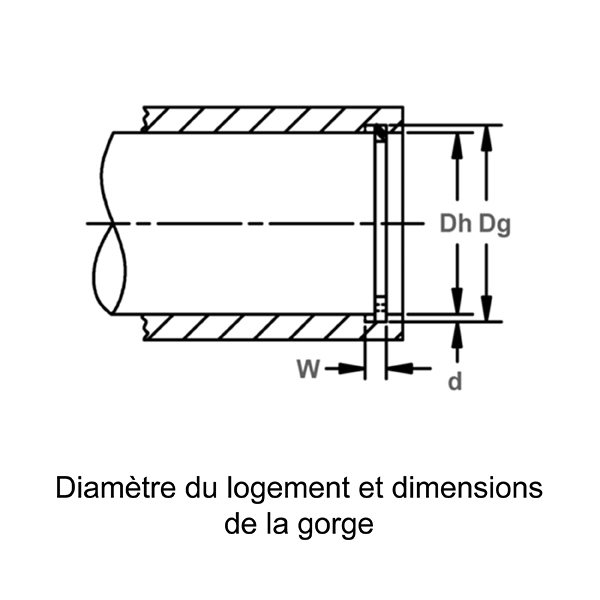

- Diamètre du alésage Dh 12,250 pouces
- Diamètre de gorge Dg 12,791 - 12,811 - pouces
- Largeur de gorge W 0,209 - 0,217 - pouces

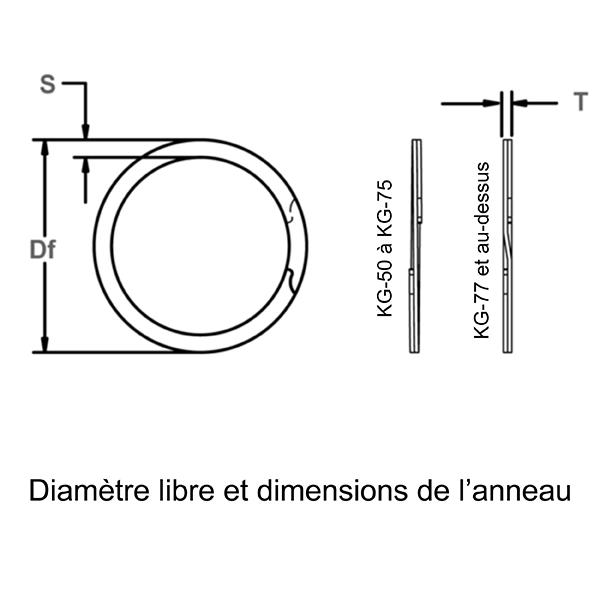

- Diamètre libre Df 12,891 - 13,011 - pouces
- Section S 0,547 - 0,567 - pouces
- Épaisseur T 0,182 - 0,192 - pouces
- Équivalence Mil ou Aero M274264 201
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 287 860 lb
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 238 990 lb
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| KG-1225SJ | Spiral Internal/Housing Heavy Duty | 302 Stainless | None/Self Finish | Citation |
| KG-1225SJ SPA ND MP3 | Spiral Internal/Housing Heavy Duty AS3215-201 | 302 Stainless | NADCAP Certified Finishing Process Passivation | Citation |
| KG-1225ST OIL | Spiral Internal/Housing Heavy Duty | Carbon Steel SAE 1070-1090 | Oil | Citation |
| KG-1225SU | Spiral Internal/Housing Heavy Duty | 316 Stainless | None/Self Finish | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Les anneaux d’arrêt KG sont des anneaux en spirales internes très résistants et font partie de la famille des anneaux d’arrêt en spirales de Rotor Clip. Ces anneaux à deux tours assurent un contact avec la gorge sur 360° et sont conçus pour les applications nécessitant une rétention axiale interne sous des charges de poussée élevées.
