Données sur les pièces
- Alésage ou arbre Shaft
- Axial ou radial Radial

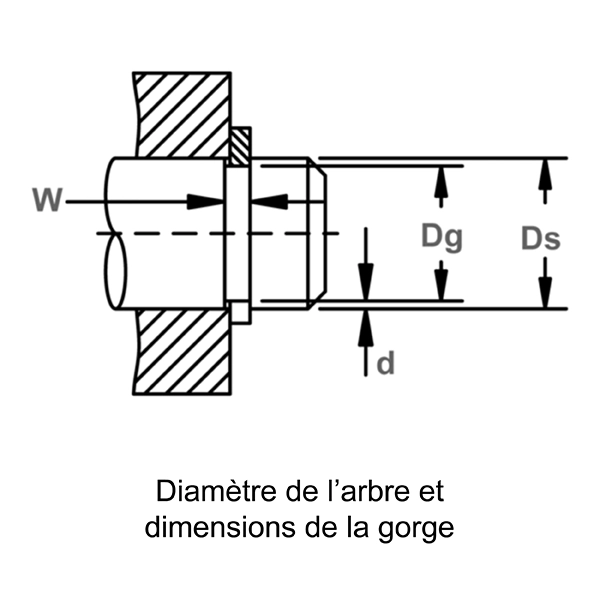

- Diamètre de l’arbre Ds 0,125 pouces
- Diamètre de gorge Dg 0,081 - 0,084 - pouces
- Largeur de gorge W 0,035 - 0,040 - pouces
- Profondeur de gorge D 0,021 pouces

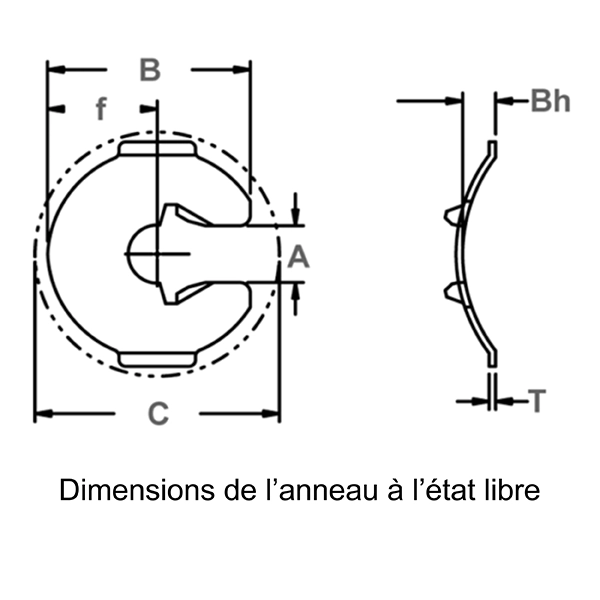

- Épaisseur T *** 0,009 - 0,011 - pouces
- Hauteur de l’arc Bh 0,040 - 0,060 - pouces
- Gap A 0,086 pouces
- Length B 0,297 - 0,317 - pouces
- F 0,166 pouces
- Poids par 1 000 pièces 0,190 lb

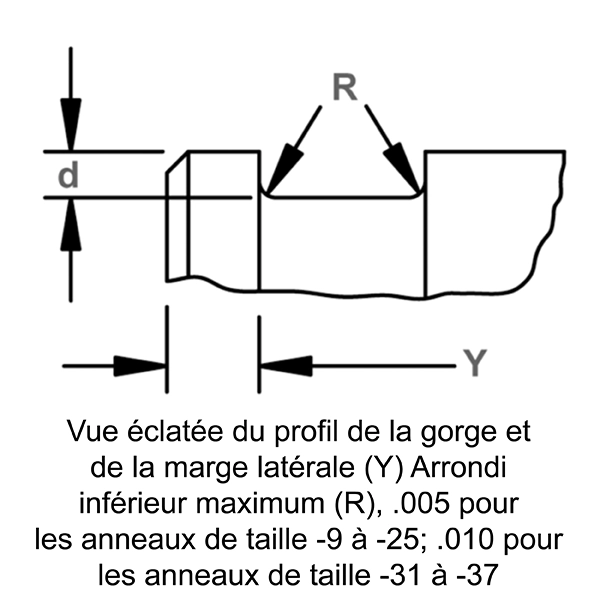

- Marge latérale Y min. 0,043 pouces
- Clearance Dia. Released In Groove C 0,370 pouces

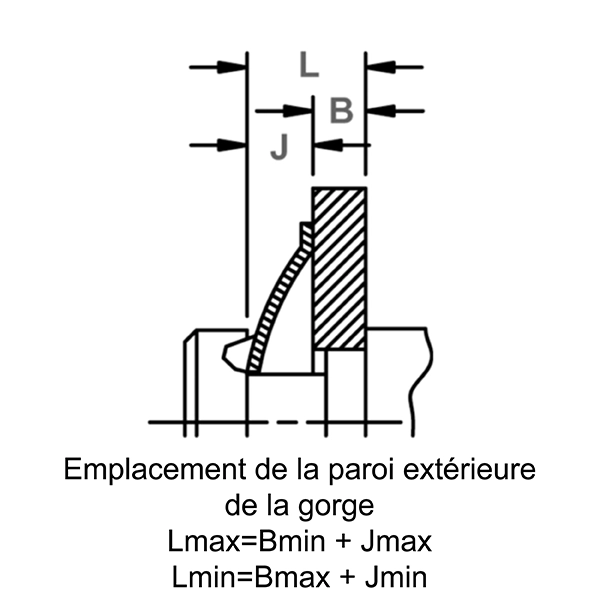

- Paroi extérieure de la gorge à la face de la pièce retenue J Max 0,040 pouces
- Paroi extérieure de la gorge à la face de la pièce retenue J Min 0,030 pouces
- Dureté ST 83,500 - 86,000 - HR15N
- Dureté SS 82,500 - 86,000 - HR15N
- Dureté BC 77,000 - 82,000 - HR15N
- Équivalence Waldes Truarc 5139 12
- Équivalence IRR
- Équivalence Anderton
- Équivalence Mil ou Aero MS3216D 12
- Équivalence Din
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 102 lb
- Thrust Load Groove Safety Factor Of 3 Pg 60,000 lb
- Prise résiliente des tolérances A et B 0,010 pouces
- Force nécessaire pour aplatir les anneaux 30,000 lb
- After Flattening Avg Approx. Resilient Resistance 3,000 lb
- Installed Avg. Approx. Resilient Resistance 8,000 lb
Données sur les outils
- Fourchette de pose de l’anneau du jeu longitudinal A-112
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Documentation
Description
L’anneau EL est une autre variation de l’anneau cintré de type « E ». En plus de sa conception cintrée pour éliminer le « jeu » d’un élément, il dispose aussi de deux griffes faisant saillie depuis la périphérie intérieure vers l’extrémité ouverte, verrouillant ainsi l’anneau fermement dans la gorge.
