DST-16
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial
- Ds mm 16,000 mm
- Diamètre de gorge Dg 15,090 - 15,200 - mm
- Largeur de gorge W 1,100 mm
- Profondeur de gorge D 0,400 mm

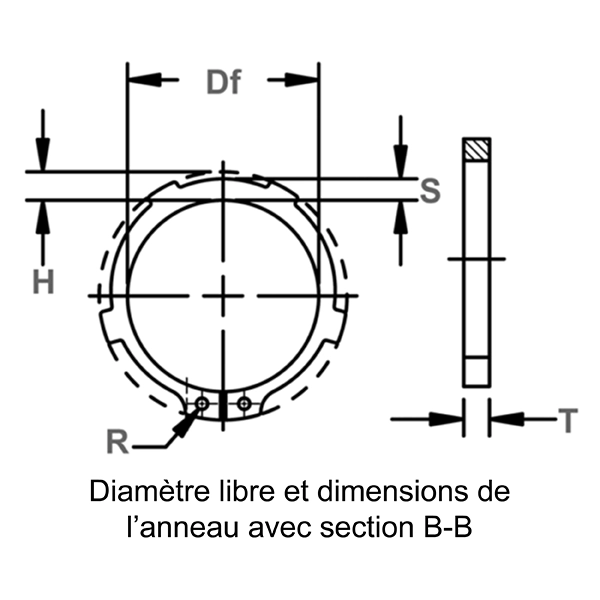

- Diamètre libre Df 14,340 - 14,800 - mm
- Épaisseur T *** 0,940 - 1,000 - mm
- Hauteur de l’oreille H 3,500 mm
- Diamètre du trou R 1,700 mm
- Large Sect. S 2,300 mm
- Poids par 1 000 pièces 0,800 kg

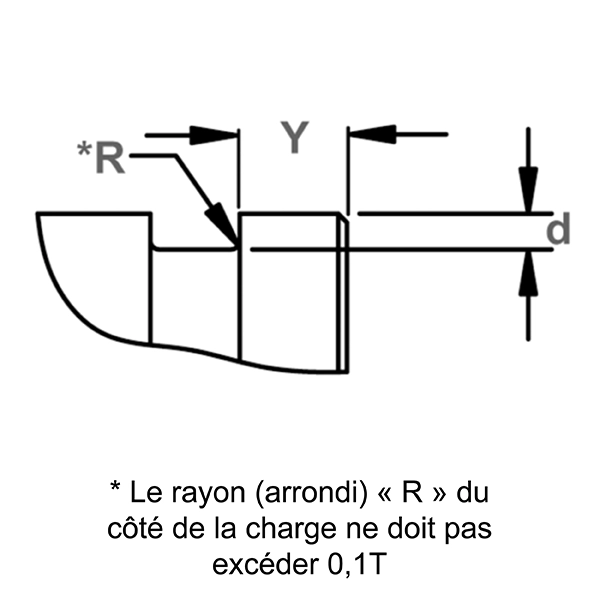

- Marge latérale Y min. 1,200 mm
- Allowable Radius / Chamfer R/Ch Max, 1,000 mm
- Dureté ST 66,000 - 72,000 - HR30N
- Hardness SG 66,000 - 72,000 - HR30N
- Équivalence Waldes Truarc
- Équivalence IRR
- Équivalence Anderton D2100 0160
- Équivalence Mil ou Aero
- Équivalence Din DIN 983 16x1.00
- Interchange Seeger-Orbis AK 16
Données de performance
- Thrust Load Ring Pr 7,400 kN
- Thrust Load Groove Pg 3,300 kN
- Limites R.P.M. RPM du matériau standard 45 000,000
- Max. Load W/ R Max Or Ch Max PR 2,400 kN
Données sur les outils
- Pinces standard (droites) RPA-1
- Pinces standard 45 RPA-145
- Pinces standard 90 RPA-190
- Pinces convertibles RP-320
- Pinces convertibles 45 RP-324
- Pinces convertibles 90 RP-329
- Pinces haute résistance (droites) RPN-A1
- Pinces haute résistance 90 RPN-A11
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DST-16ST PD | DIN 983 External/Shaft With Teeth | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
- Acier inoxydable DIN 1.4122
- Bronze phosphoreux
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Description
De conception similaire à l’anneau intérieur DSH, il comporte plusieurs « dents » réparties uniformément le long de la périphérie de l’anneau. L’épaulement supérieur fourni par les dents est particulièrement efficace pour des utilisations de rétention sur grands rayons ou chanfreins.
