DSR-95
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial

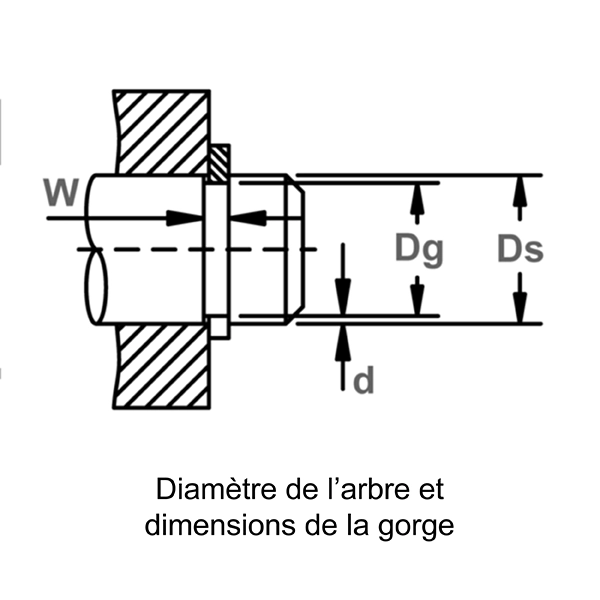

- Ds mm 95,000 mm
- Diamètre de gorge Dg 91,150 - 91,500 - mm
- Largeur de gorge W 4,150 mm
- Profondeur de gorge D 1,750 mm
- Diamètre libre Df 88,200 - 90,040 - mm
- Épaisseur T *** 3,900 - 4,000 - mm
- Hauteur de l’oreille H 10,200 mm
- Diamètre du trou R 3,500 mm
- Large Sect. S 8,600 mm
- Poids par 1 000 pièces 61,200 kg
- Marge latérale Y min. 5,300 mm
- Allowable Radius / Chamfer R/Ch Max, 3,500 mm
- Dureté ST 44,000 - 51,000 - HRC
- Hardness SG 47,000 - 54,000 - HRC
- Équivalence Waldes Truarc
- Équivalence IRR
- Équivalence Anderton D1460 0950
- Équivalence Mil ou Aero
- Équivalence Din DIN 471 95x4.00
- Interchange Seeger-Orbis AS 95
Données de performance
- Thrust Load Ring Pr 378,000 kN
- Thrust Load Groove Pg 86,000 kN
- Limites R.P.M. RPM du matériau standard 5 000,000
- Max. Load W/ R Max Or Ch Max PR 52,000 kN
Données sur les outils
- Ratchet Pliers (w/o Tips) RP-1000
- Straight Ratchet Pliers Tips RP-7801R
- 45 Ratchet Pliers Tips RP-7845R
- 90 Ratchet Pliers Tips RP-7890R
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
- Acier inoxydable DIN 1.4122
- Bronze phosphoreux
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description
Les anneaux d’arrêt DSR sont des circlips métriques renforcés externes assemblés axialement et font partie de la famille des anneaux d’arrêt à section conique de Rotor Clip. Version extra épaisse de l’anneau d’arrêt DSH standard, le DSR offre une résistance accrue et peut supporter des charges de poussée nettement plus importantes. Ces anneaux offrent une rétention axiale externe renforcée pour les assemblages montés sur arbre et soumis à des forces plus importantes.
