DSF-20
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial
- Ds mm 20,000 mm
- Diamètre libre Df 19,170 - 19,430 - mm
- Épaisseur T *** 1,750 mm
- Hauteur de l’oreille H 6,100 mm
- Diamètre du trou R 2,500 mm
- Large Sect. S 7,100 mm
- Poids par 1 000 pièces 5,300 kg

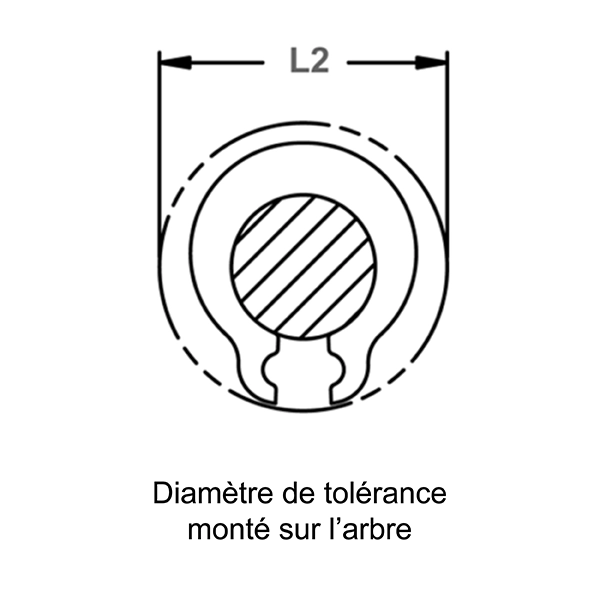

- Clearance Released Over Shaft L2 34,400 mm
- Dureté ST 48,000 - 53,000 - HRC
- Hardness SG 47,000 - 54,000 - HRC
- Équivalence Waldes Truarc
- Équivalence IRR
- Équivalence Anderton
- Équivalence Mil ou Aero
- Équivalence Din
- Interchange Seeger-Orbis G 20
Données de performance
- Thrust Load Ring Pr 700,000 N
- Limites R.P.M. RPM du matériau standard 20 000,000
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DSF-20ST PD | Metric External/Shaft Self Locking | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
- Acier inoxydable DIN 1.4122
- Bronze phosphoreux
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description
Les anneaux d’arrêt DSF sont des circlips métriques externes autobloquants à friction. Le DSF ressemble à un anneau DSH ordinaire, mais il est conçu pour fonctionner sur un arbre sans gorge en exerçant une force de préhension importante et uniforme sur l’arbre pour maintenir la rétention axiale.
