DKL-230
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Alésage
- Axial ou radial Axial
- Dh mm 230,000 mm
- Diamètre de gorge Dg 236,000 - 236,720 - mm
- Largeur de gorge W 5,150 - 5,330 - mm

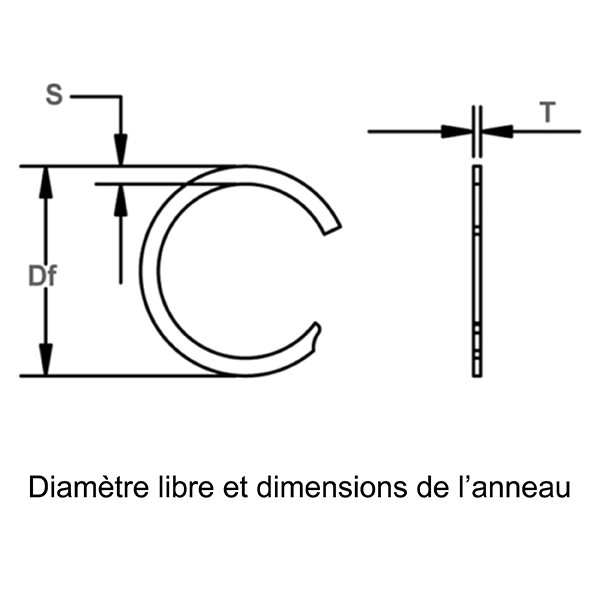

- Diamètre libre Df 238,300 - 240,080 - mm
- Section S 9,300 - 9,600 - mm
- Épaisseur T 4,700 - 5,000 - mm
- Équivalence Mil ou Aero
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 719 638,000 N
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 335 961,000 N
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DKL-230SJ | Spiral DIN 471 Multi Internal/Housing Heavy Duty | 302 Stainless | None/Self Finish | Citation |
| DKL-230ST OIL | Spiral DIN 471 Multi Internal/Housing Heavy Duty | Carbon Steel SAE 1070-1090 | Oil | Citation |
| DKL-230ST CZ OIL | Spiral DIN 471 Multi Internal/Housing Heavy Duty | Carbon Steel SAE 1070-1090 | Oil | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Les anneaux d’arrêt DKL sont des anneaux en spirales métriques internes très résistants et font partie de la famille des anneaux d’arrêt en spirales de Rotor Clip. Ils assurent une rétention axiale interne pour les applications soumises à des charges de poussée élevées et s’adaptent aux gorges répondant aux spécifications DIN.
