DHR-50
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Alésage
- Axial ou radial Axial

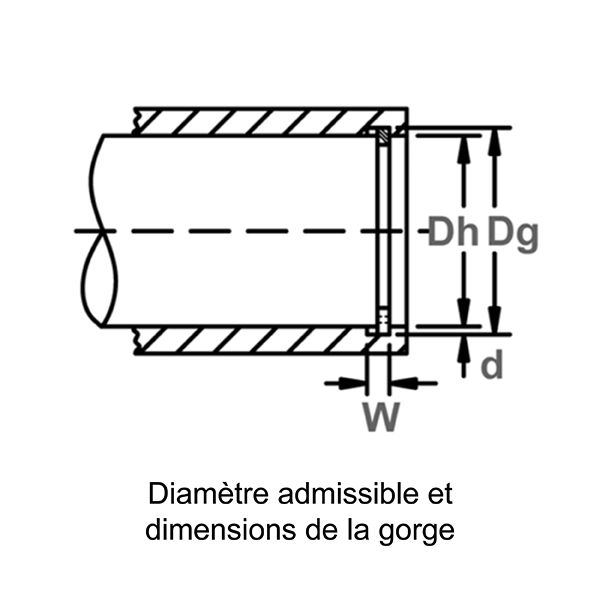

- Dh mm 50,000 mm
- Diamètre de gorge Dg 53,000 - 53,300 - mm
- Largeur de gorge W 2,650 mm
- Profondeur de gorge D 1,500 mm
- Diamètre libre Df 53,740 - 55,300 - mm
- Épaisseur T *** 2,430 - 2,500 - mm
- Hauteur de l’oreille H 7,500 mm
- Diamètre du trou R 2,500 mm
- Large Sect. S 4,600 mm
- Poids par 1 000 pièces 8,800 kg
- Marge latérale Y min. 4,500 mm
- Allowable Radius / Chamfer R/Ch Max, 2,000 mm
- Dureté ST 44,000 - 51,000 - HRC
- Hardness SG 47,000 - 54,000 - HRC
- Équivalence Waldes Truarc
- Équivalence IRR
- Équivalence Anderton D1360 0500
- Équivalence Mil ou Aero
- Équivalence Din DIN 472 50x2.50
- Interchange Seeger-Orbis JS 50
Données de performance
- Thrust Load Ring Pr 95,500 kN
- Thrust Load Groove Pg 40,500 kN
- Max. Load W/ R Max Or Ch Max PR 19,000 kN
Données sur les outils
- Pinces haute résistance (droites) RPN-J3
- Pinces haute résistance 90 RPN-J31
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DHR-50SS | DIN 471 Internal/Housing Heavy Duty | PH 15-7 Stainless Steel | None/Self Finish | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
- Acier inoxydable DIN 1.4122
- Bronze phosphoreux
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Bichromate de zinc, Acier au carbone
Documentation
Description
Les anneaux d’arrêt DHR sont des circlips axiaux métriques internes renforcés appartenant à la famille des anneaux d’arrêt à section conique de Rotor Clip. Version très épaisse d’un anneau DHO standard, les anneaux DHR sont assemblés axialement dans un logement/alésage et assurent une rétention axiale interne très résistante sous des charges de poussée accrues.
