DHO-148
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Alésage
- Axial ou radial Axial
- Dh mm 148,000 mm
- Diamètre de gorge Dg 152,000 - 152,630 - mm
- Largeur de gorge W 4,150 mm
- Profondeur de gorge D 2,000 mm
- Diamètre libre Df 154,370 - 156,500 - mm
- Épaisseur T *** 3,900 - 4,000 - mm
- Hauteur de l’oreille H 11,800 mm
- Diamètre du trou R 4,000 mm
- Large Sect. S 11,100 mm
- Poids par 1 000 pièces 100,000 kg

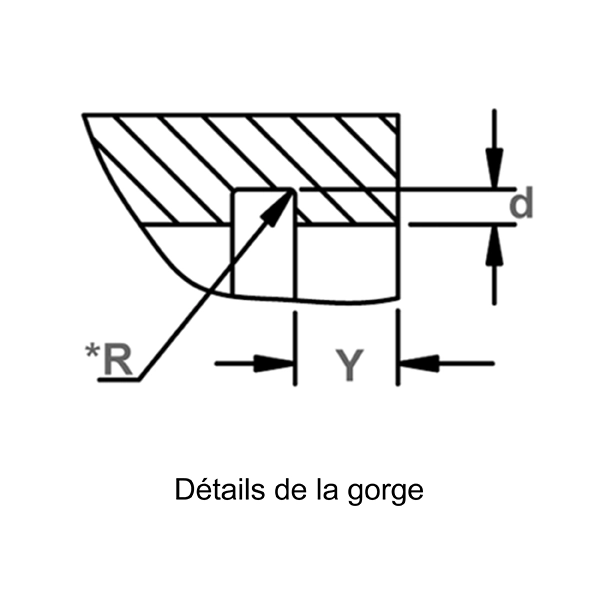

- Marge latérale Y min. 6,000 mm
- Allowable Radius / Chamfer R/Ch Max, 3,000 mm
- Dureté ST 44,000 - 51,000 - HRC
- Dureté SS 44,000 - 51,000 - HRC
- Hardness SG 47,000 - 54,000 - HRC
- Équivalence Waldes Truarc
- Équivalence IRR
- Équivalence Anderton D1300 1480
- Équivalence Mil ou Aero
- Équivalence Din DIN 472 148x4.00
- Interchange Seeger-Orbis J 148
Données de performance
- Thrust Load Ring Pr 331,000 kN
- Thrust Load Groove Pg 157,000 kN
- Max. Load W/ R Max Or Ch Max PR 64,500 kN
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DHO-148ST OIL | DIN 471 Internal/Housing | Carbon Steel SAE 1070-1090 | Oil | Citation |
| DHO-148ST CZ OIL | DIN 471 Internal/Housing | Carbon Steel SAE 1070-1090 | Oil | Citation |
| DHO-148ST PD | DIN 471 Internal/Housing | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
| DHO-148ST CZ PD | DIN 471 Internal/Housing | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
- Acier inoxydable DIN 1.4122
- Bronze phosphoreux
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Description
Les anneaux d’arrêt DHO sont des circlips métriques internes assemblés axialement et font partie de la famille des anneaux d’arrêt à section conique de Rotor Clip. Installé dans la gorge d’un logement/alésage, l’épaulement en saillie retient les composants en empêchant tout mouvement axial le long de l’alésage.
