DHI-19
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Alésage
- Axial ou radial Axial
- Dh mm 19,000 mm
- Diamètre de gorge Dg 20,000 - 20,150 - mm
- Largeur de gorge W 1,100 mm
- Profondeur de gorge D 0,500 mm
- Diamètre libre Df 20,370 - 20,920 - mm
- Épaisseur T *** 0,940 - 1,000 - mm
- Diamètre du trou R 1,300 mm
- Large Sect. S 2,100 - 2,300 - mm
- Poids par 1 000 pièces 0,700 kg
- Marge latérale Y min. 1,500 mm

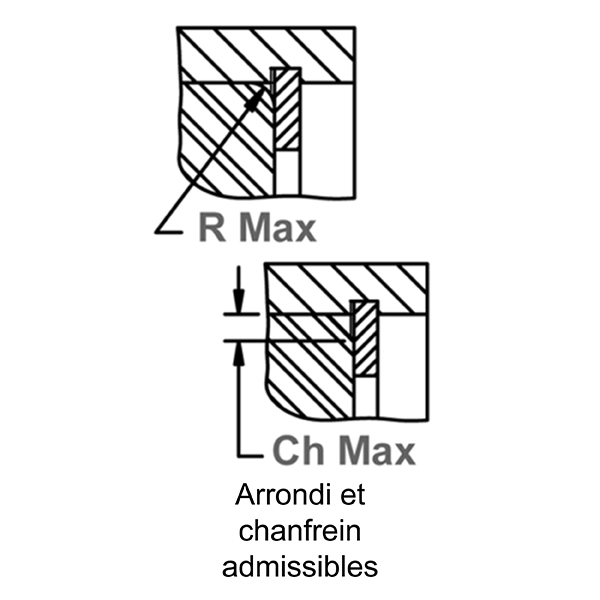

- Allowable Radius / Chamfer R/Ch Max, 1,000 mm
- Dureté ST 66,000 - 72,000 - HR30N
- Hardness SG 66,000 - 72,000 - HR30N
- Équivalence Waldes Truarc
- Équivalence IRR
- Équivalence Anderton M1308 0190
- Équivalence Mil ou Aero
- Équivalence Din
- Interchange Seeger-Orbis JV 19
Données de performance
- Thrust Load Ring Pr 6,600 kN
- Thrust Load Groove Pg 2,500 kN
- Max. Load W/ R Max Or Ch Max PR 2,800 kN
Données sur les outils
- Pinces haute résistance (droites) RPN-J1
- Pinces haute résistance 90 RPN-J11
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DHI-19SG | Metric Internal/Housing Inverted | DIN 1.4122 Stainless | None/Self Finish | Citation |
| DHI-19ST PD | Metric Internal/Housing Inverted | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
| DHI-19ST Z3X | Metric Internal/Housing Inverted | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
- Acier inoxydable DIN 1.4122
- Bronze phosphoreux
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description
Les anneaux d’arrêt DHI sont des circlips métriques inversés internes assemblés axialement et font partie de la gamme d’anneaux d’arrêt à section conique de Rotor Clip. Fonctionnant de manière similaire à un anneau DHO, les ergots sont inversés afin de réduire la distance à laquelle ils s’étendent dans la circonférence intérieure d’un logement/alésage. Cette conception permet à d’autres assemblages de passer sans entrave.
