DE-0.8
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Radial
- Ds mm 1,000 - 1,400 - mm
- Diamètre de gorge Dg 0,760 - 0,800 - mm
- Nom Size Dg 0,800 mm
- Largeur de gorge W 0,240 - 0,280 - mm
- Épaisseur T *** 0,180 - 0,220 - mm
- Gap A 0,500 - 0,600 - mm
- Outside Diameter G 1,950 mm
- Dia. de tolérance relâché dans la gorge L2 2,300 mm
- Poids par 1 000 pièces kg

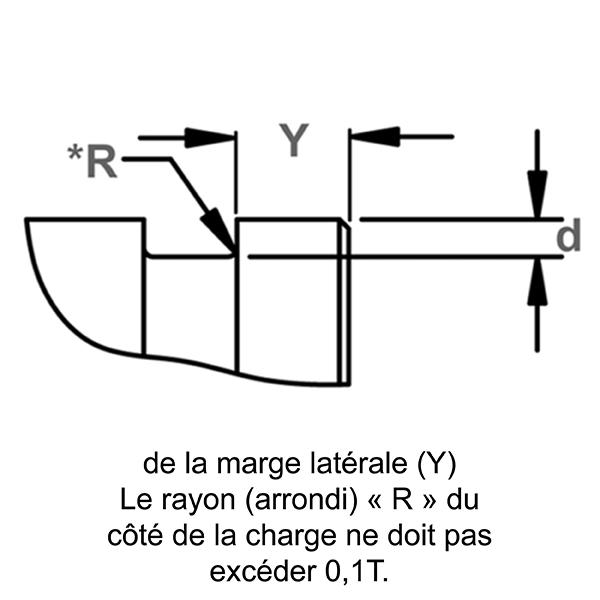

- Marge latérale Y min. 0,400 mm
- Allowable Radius / Chamfer R/Ch Max, 0,300 mm
- Dureté ST 83,500 - 87,500 - HR15N
- Dureté SS 82,500 - 86,000 - HR15N
- Hardness SG 84,000 - 87,500 - HR15N
- Dureté BC 79,000 - 82,000 - HR15N
- Équivalence Waldes Truarc
- Équivalence IRR
- Équivalence Anderton D1500 0008
- Équivalence Mil ou Aero
- Équivalence Din DIN 6799 0.8x0.20
- Interchange Seeger-Orbis RA 0.8
Données de performance
- Thrust Load Ring Pr 0,080 kN
- Pg With Shaft Size Ds 1,200 mm
- Thrust Load Groove Pg 0,030 kN
- Limites R.P.M. RPM du matériau standard 50 000,000
- Max. Load W/ R Max Or Ch Max PR 0,040 kN
Données sur les outils
- Standard Applicator (Flat) A-708
- 45 Applicator A-7084
- 90 Applicator A-7089
- Offset Applicator A-7087
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DE-0.8ST PD | DIN 6799 Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
- Acier inoxydable DIN 1.4122
- Bronze phosphoreux
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description
Les anneaux d’arrêt DE sont des circlips E métriques externes assemblés radialement et font partie de la famille des anneaux d’arrêt radiaux de Rotor Clip. Appelés ainsi en raison de leur forme distinctive en « E », les anneaux DE présentent trois griffes qui s’engagent au fond de la gorge pour former un épaulement d’arrêt sûr, garantissant une rétention axiale externe efficace sur les arbres.
