DCR-170
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial

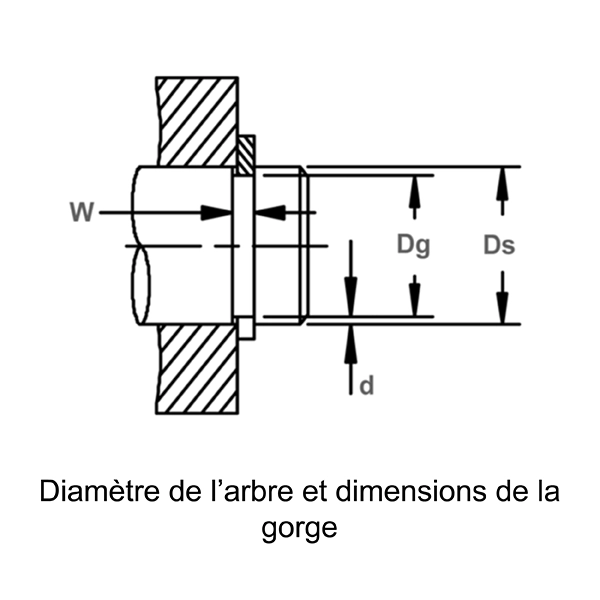

- Diamètre de l’arbre Ds 170,000 mm
- Diamètre de gorge Dg 164,370 - 165,000 - mm
- Largeur de gorge W 4,150 - 4,330 - mm
- Profondeur de gorge D 2,500 mm

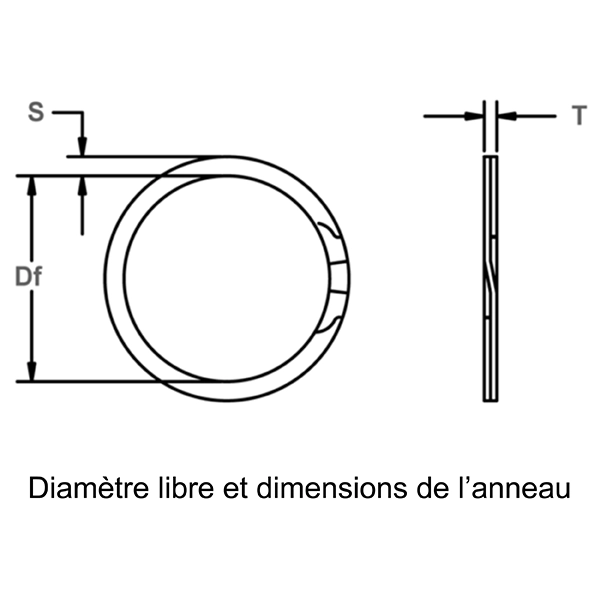

- Diamètre libre Df 162,230 - 163,750 - mm
- Section S 7,800 - 8,100 - mm
- Épaisseur T 3,800 - 4,000 - mm
- Équivalence Mil ou Aero
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 572 964,000 N
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 207 129,000 N
- Limites R.P.M. RPM du matériau standard 715,000
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DCR-170SJ | DIN 471 Metric Spiral External/Shaft Heavy Duty Multi turn | 302 Stainless | None/Self Finish | Citation |
| DCR-170ST OIL | DIN 471 Metric Spiral External/Shaft Heavy Duty Multi turn | Carbon Steel SAE 1070-1090 | Oil | Citation |
| DCR-170SU | DIN 471 Metric Spiral External/Shaft Heavy Duty Multi turn | 316 Stainless | None/Self Finish | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Ces anneaux 2-tours sont idéaux pour des applications à forte charge de poussée et sont conçus pour se loger dans une gorge répondant aux spécifications DIN.
