DC-40
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Radial

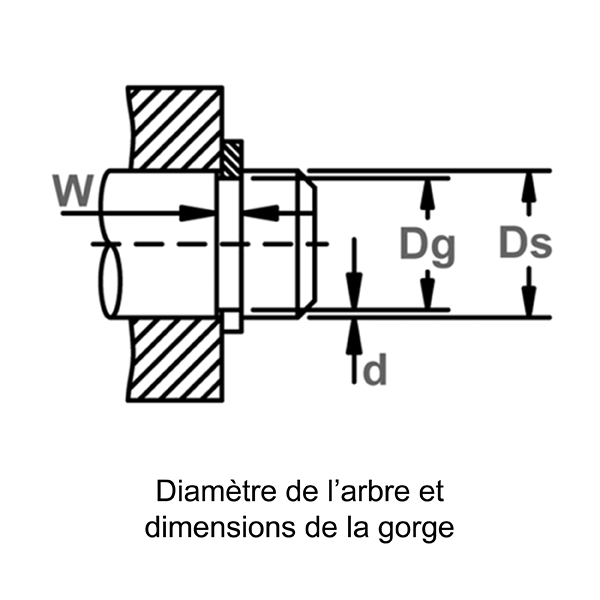

- Ds mm 40,000 mm
- Diamètre de gorge Dg 35,750 - 36,000 - mm
- Largeur de gorge W 1,850 mm
- Profondeur de gorge D 2,000 mm
- Diamètre libre Df 34,810 - 35,590 - mm
- Épaisseur T *** 1,690 - 1,750 - mm
- Large Sect. S 4,900 mm
- Outside Diameter G 45,000 mm
- Dia. de tolérance relâché dans la gorge L2 45,800 mm
- Poids par 1 000 pièces 5,000 kg

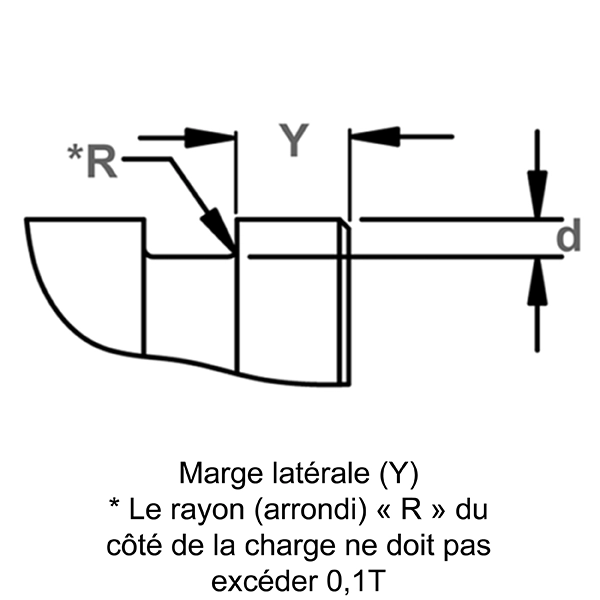

- Marge latérale Y min. 6,000 mm

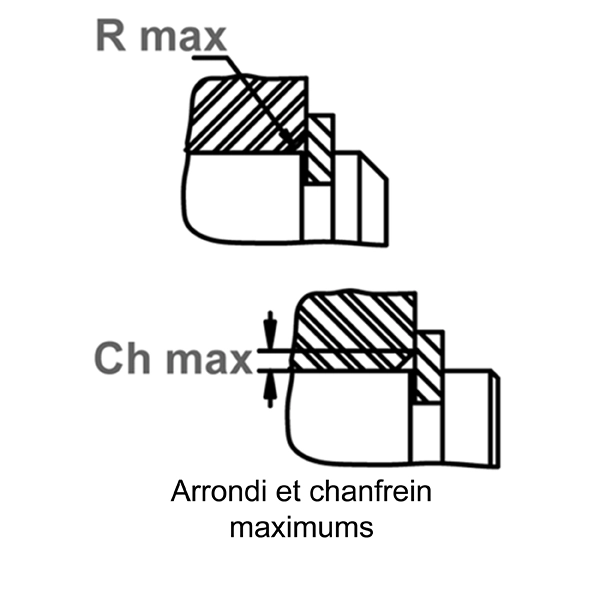

- Allowable Radius / Chamfer R/Ch Max, 1,750 mm
- Dureté ST 48,000 - 52,000 - HRC
- Dureté SS 44,000 - 51,000 - HRC
- Hardness SG 47,000 - 54,000 - HRC
- Équivalence Waldes Truarc
- Équivalence IRR
- Équivalence Anderton
- Équivalence Mil ou Aero
- Équivalence Din
- Interchange Seeger-Orbis H 40
Données de performance
- Thrust Load Ring Pr 27,500 kN
- Thrust Load Groove Pg 20,000 kN
- Limites R.P.M. RPM du matériau standard 9 000,000
- Max. Load W/ R Max Or Ch Max PR 8,800 kN
Données sur les outils
- Standard Applicator (Flat) A-594
- 45 Applicator A-5944
- 90 Applicator A-5949
- Offset Applicator A-5947
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DC-40ST PD | Metric External/Shaft crescent | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
- Acier inoxydable DIN 1.4122
- Bronze phosphoreux
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Bichromate de zinc, Acier au carbone
Documentation
Description
Les anneaux d’arrêt DC sont des circlips métriques externes à montage radial et font partie de la gamme d’anneaux d’arrêt radiaux de Rotor Clip. Appelés ainsi en raison de leur forme caractéristique en « C », ces anneaux de style croissant se caractérisent par une faible largeur radiale. Cette conception est efficace pour les applications à faible dégagement où l’installation radiale est préférable.
