CM-225
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces

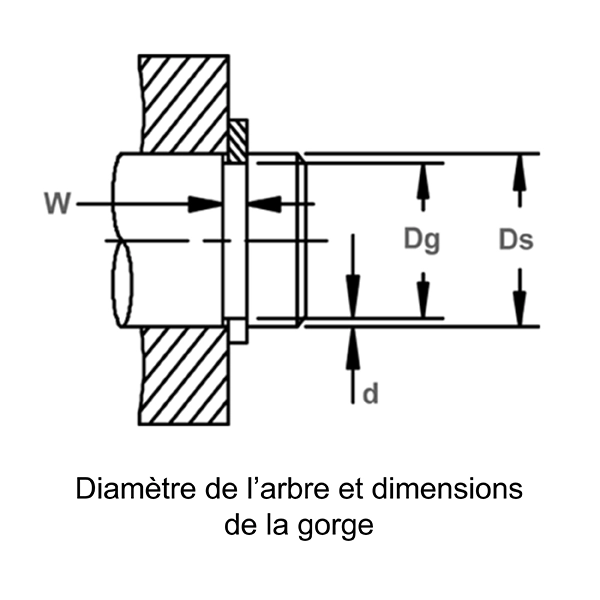

- Alésage ou arbre Arbre
- Axial ou radial Axial
- Diamètre de l’arbre Ds 2,250 pouces
- Diamètre de gorge Dg 2,170 - 2,182 - pouces
- Largeur de gorge W 0,056 - 0,060 - pouces
- Profondeur de gorge D 0,037 pouces
- Diamètre libre Df 2,128 - 2,153 - pouces
- Section S 0,133 - 0,141 - pouces
- Épaisseur T 0,046 - 0,052 - pouces
- Équivalence Mil ou Aero M274261 153
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 14 550 lb
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 5 890 lb
- Limites R.P.M. RPM du matériau standard 3 220,000
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| CM-225SJ | Spiral External/Shaft Medium Duty | 302 Stainless | None/Self Finish | Citation |
| CM-225SJ SPA ND MP3 | Spiral External/Shaft Medium Duty AS3218-153 | 302 Stainless | NADCAP Certified Finishing Process Passivation | Citation |
| CM-225ST OIL | Spiral External/Shaft Medium Duty | Carbon Steel SAE 1070-1090 | Oil | Citation |
| CM-225SU | Spiral External/Shaft Medium Duty | 316 Stainless | None/Self Finish | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Ces circlips 2-tours offrent un contact à 360° avec la gorge et sont conçus pour des applications à charge de poussée moyenne.
