CBS-140
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial

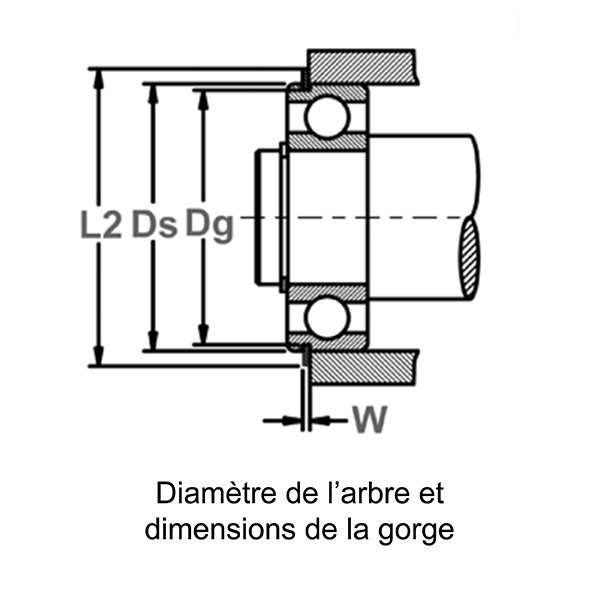

- Diamètre de l’arbre Ds 5,512 pouces
- Ds mm 140,000 mm
- Diamètre de gorge Dg 134,730 - 135,230 - mm
- Largeur de gorge W 3,100 - 3,400 - mm
- Diamètre libre Df 133,000 - 134,600 - mm
- Section S 7,100 - 7,200 - mm
- Épaisseur T 2,700 - 2,800 - mm
- Free Gap G 7,000 mm
- Radius r 0,700 mm
- L2 149,700 mm
- Poids par 1 000 pièces 70,600 kg
- Allowable Radius / Chamfer R/Ch Max, 4,000 mm
- Dureté ST 450,000 - 520,000 - HV
- Équivalence Din DIN 5417 140x2.82
Données de performance
- Thrust Load Ring Pr 111,600 kN
- Thrust Load Groove Pg 180,000 kN
- Limites R.P.M. RPM du matériau standard 1 000,000
- Max. Load W/ R Max Or Ch Max PR 16,000 kN
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- Huile - Huile sur acier, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description
Les anneaux d’arrêt CBS sont des anneaux expansifs métriques externes pour les roulements et font partie de la famille des anneaux expansifs de Rotor Clip. Après installation dans la gorge d’un arbre, la partie de l’anneau qui dépasse de la gorge constitue un épaulement qui permet de maintenir un assemblage en place.
