C-15
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Radial
- Diamètre de l’arbre Ds 0,156 pouces
- Ds mm 4,000 mm
- Diamètre de gorge Dg 0,134 - 0,137 - pouces
- Largeur de gorge W 0,020 - 0,022 - pouces
- Profondeur de gorge D 0,011 pouces

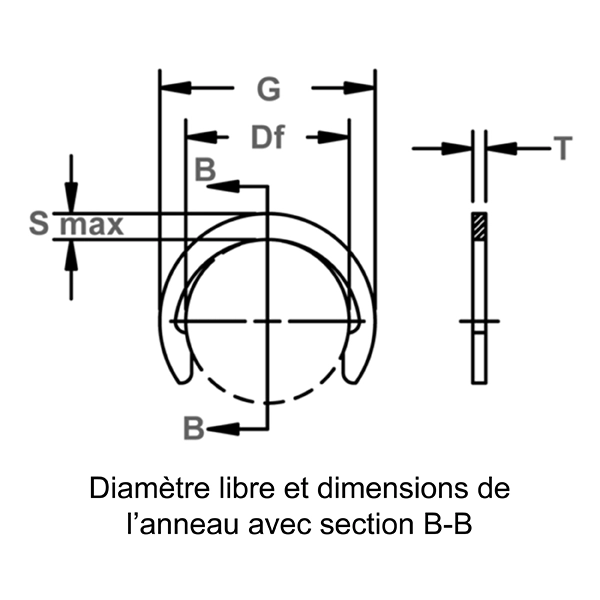

- Diamètre libre Df 0,127 - 0,133 - pouces
- Épaisseur T *** 0,013 - 0,017 - pouces
- Section maximale S Max 0,034 - 0,040 - pouces
- Outside Diameter G 0,205 pouces
- Dia. de tolérance relâché dans la gorge L2 0,220 pouces
- Poids par 1 000 pièces 0,050 lb

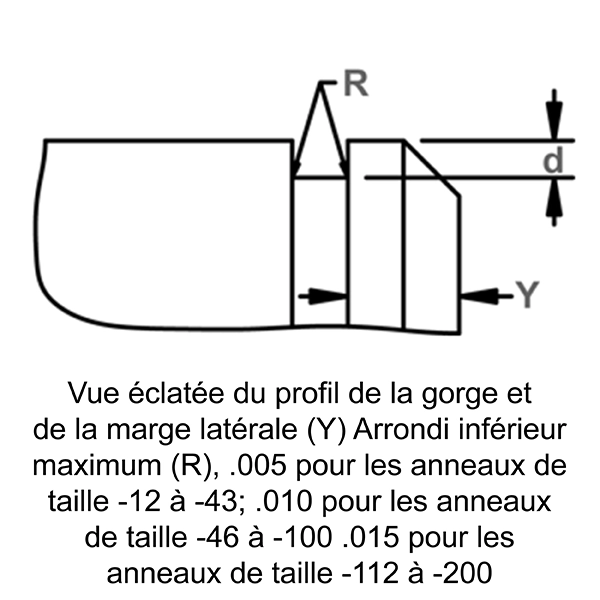

- Marge latérale Y min. 0,020 pouces
- Dureté ST 86,000 - 88,500 - HR15N
- Dureté SS 82,500 - 86,000 - HR15N
- Dureté BC 77,000 - 82,000 - HR15N
- Équivalence Waldes Truarc 5103 15
- Équivalence IRR 2000 15
- Équivalence Anderton N1800 0015
- Équivalence Mil ou Aero MS16632C 15
- Équivalence Din
Données de performance
- Charge de poussée (lb) - Facteur de sécurité des anneaux de 4 Pr 102 lb
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 55 lb
- Limites R.P.M. RPM du matériau standard 75 000,000
Données sur les outils
- Standard Applicator (Flat) A-080
- 45 Applicator A-084
- 90 Applicator A-089
- Offset Applicator A-087
- Heavy Duty Dispenser D-20
- Spring Rail Dispenser SD-20
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| C-15BC | External/Shaft crescent | Beryllium Copper Alloy 25 | None/Self Finish | Citation |
| C-15BC MTM | External/Shaft crescent MS16632-5015 | Beryllium Copper Alloy 25 | Military None/Self Finish | Citation |
| C-15SS | External/Shaft crescent | PH 15-7 Stainless Steel | None/Self Finish | Citation |
| C-15SS MPS | External/Shaft crescent MS16632-4015 | PH 15-7 Stainless Steel | Military Passivation | Citation |
| C-15ST PD | External/Shaft crescent | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
| C-15ST Z3X | External/Shaft crescent | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Citation |
| C-15ST ZD | External/Shaft crescent | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Citation |
| C-15ST ZF | External/Shaft crescent | Carbon Steel SAE 1070-1090 | Zinc Flash | Citation |
| C-15ST MCD | External/Shaft crescent MS16632-1015 | Carbon Steel SAE 1070-1090 | Military CAD Plating | Citation |
| C-15ST MPD | External/Shaft crescent MS16632-3015 | Carbon Steel SAE 1070-1090 | Military Phosphate and Oil | Citation |
| C-15ST MZD | External/Shaft crescent MS16632-2015 | Carbon Steel SAE 1070-1090 | Military Zinc Dichromate | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description
Les anneaux d’arrêt C sont des circlips externes assemblés radialement et font partie de la gamme d’anneaux d’arrêt radiaux de Rotor Clip. Appelés ainsi en raison de leur forme caractéristique en « C », ces anneaux de style croissant se caractérisent par une faible largeur radiale. Cette conception est efficace pour les applications à faible dégagement où l’installation radiale est préférable.
