TI-143
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Gehäuse
- Axial oder Radial Axial

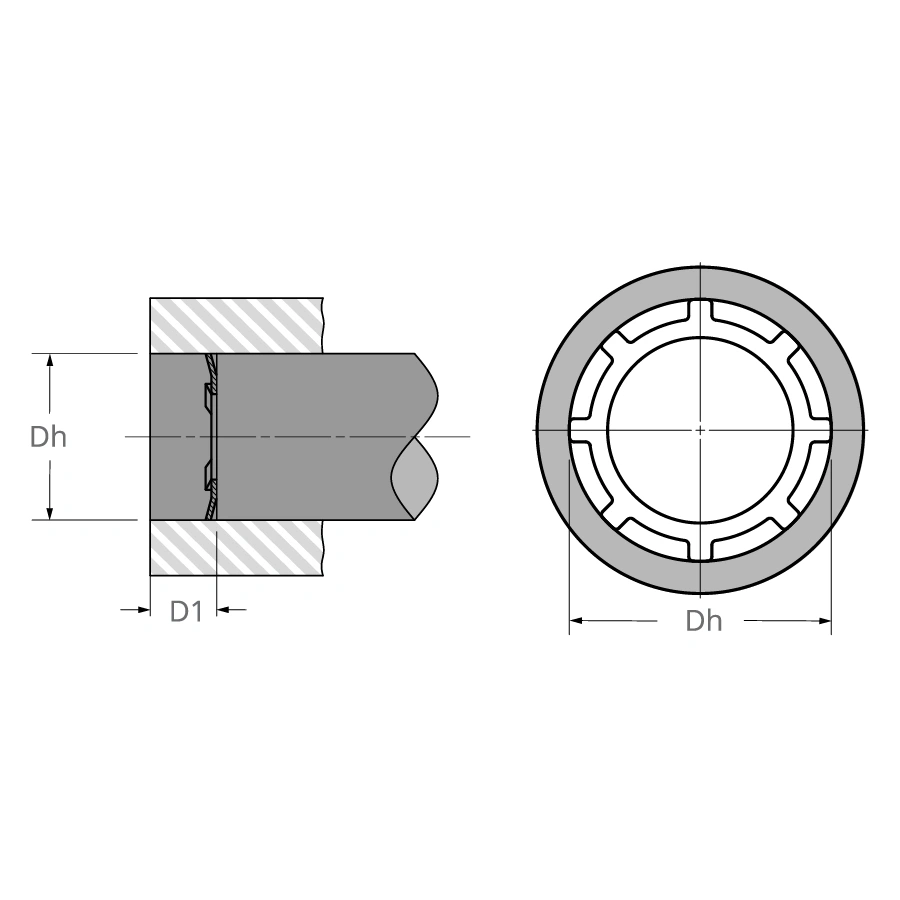

- Gehäusedurchm. Dh 1,436 - 1,440 - Zoll
- DH mm 36,500 mm
- Stärke T*** 0,013 - 0,017 - Zoll
- No. Of Prongs 12,000

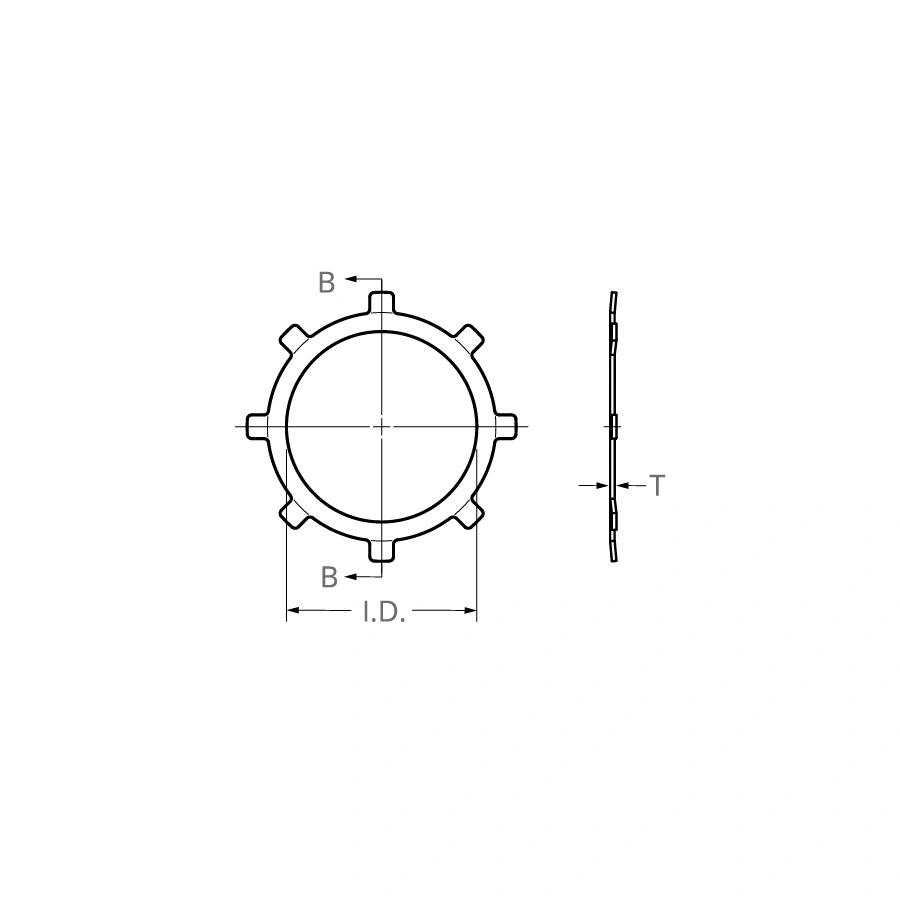

- Inside Diameter I.D. 1,107 - 1,127 - Zoll
- Gewicht pro 1000 Stück. 1,730 lbs.
- Min. Distance Face Of Part To End Of Housing D1 0,060 Zoll
- Härte ST Kohlenstoffstahl 84,000 - 86,000 - HR15N
- Härte SS Edelstahl 82,500 - 86,000 - HR15N
- Härte BC 77,000 - 82,000 - HR15N
- Identisch zu Waldes Truarc 5005 143
- Identisch zu IRR R6000 143
- Identisch zu Anderton N1305 0143
- Identisch zu Mil oder Aero
- Identisch zu-Din
Leistungsdaten
- Axialbelastung (Ref) 60 lbs.
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- ZD - Zinkdichromat, Kohlenstoffstahl
Dokumentation
Beschreibung
Bei den TI-Sicherungsringen handelt es sich um innenliegende, selbstsichernde Sicherungsringe zum Aufstecken. Wie die innenliegende Version des TY-Rings verfügt der TI-Ring über eine Reihe von Zinken, die nach außen ragen bei montiertem Sicherungsring und Belastung der anderen Seite eine Interferenz mit dem Gehäuse/der Bohrung erzeugen.
