Teiledaten
- Gehäuse oder Welle Housing
- Axial oder Radial Axial

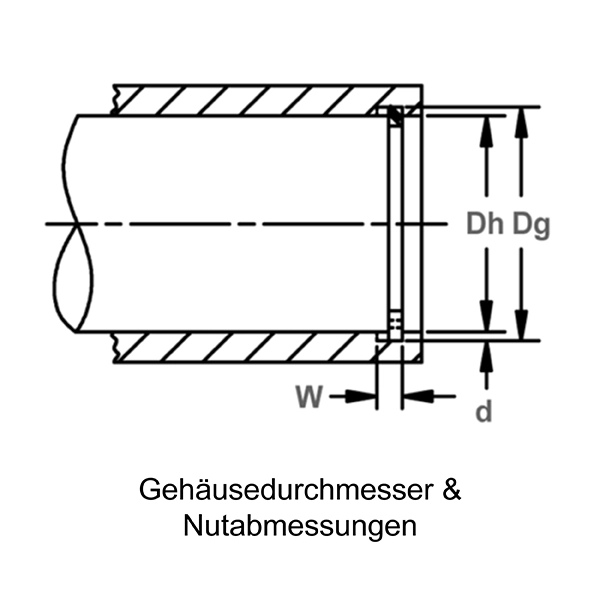

- Gehäusedurchm. Dh 3,062 Zoll
- Nutdurchmesser Dg 3,184 - 3,197 - Zoll
- Nutbreite W 0,104 - 0,110 - Zoll
- Freier Durchmesser Df 3,218 - 3,248 - Zoll
- Radiale Breite S 0,195 - 0,205 - Zoll
- Dickte T 0,092 - 0,098 - Zoll
- Identisch zu Mil oder Aero
Leistungsdaten
- Axiallast Ringsicherheitsfaktor von 3 Pr 31.343 lbs.
- Axiallast Nutsicherheitsfaktor von 2 Pg 13.203 lbs.
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Sonderwerkstoffe
- Edelstahl AISI 302
- Edelstahl AISI 316
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- OIL - Öl auf Stahl, Kohlenstoffstahl
Dokumentation
Beschreibung
Dieser einlagige Ring ist ideal für Anwendungen mit hohen Axiallasten.
