Teiledaten
- Gehäuse oder Welle Housing
- Axial oder Radial Axial
- Gehäusedurchm. Dh 1,500 Zoll
- DH mm 38,100 mm
- Nutdurchmesser Dg 1,590 - 1,598 - Zoll
- Nutbreite W 0,056 - 0,060 - Zoll
- Nuttiefe D 0,047 Zoll

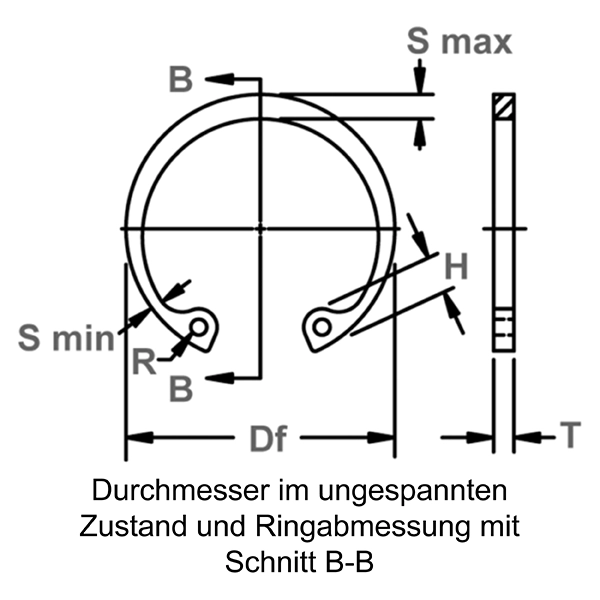

- Freier Durchmesser Df 1,640 - 1,685 - Zoll
- Stärke T*** 0,048 - 0,052 - Zoll
- Augenhöhe 0,175 - 0,185 - Zoll
- Maximaler Abschnitt S Max 0,127 - 0,139 - Zoll
- Mindestabschnitt S Min 0,060 - 0,072 - Zoll
- Lochdurchmesser R 0,076 - 0,093 - Zoll
- Gewicht pro 1000 Stück. 6,500 lbs.

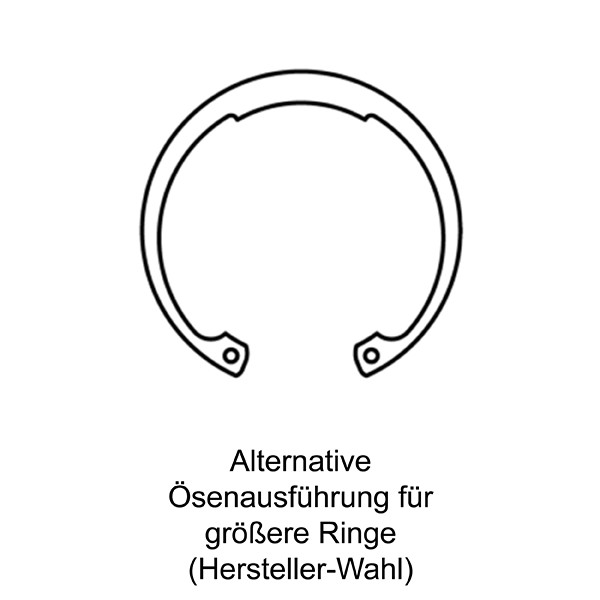

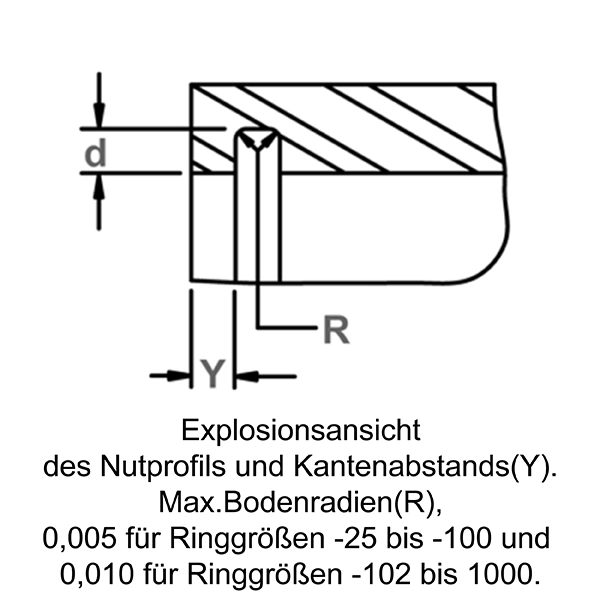

- Kantenabstand Y Min. Zoll

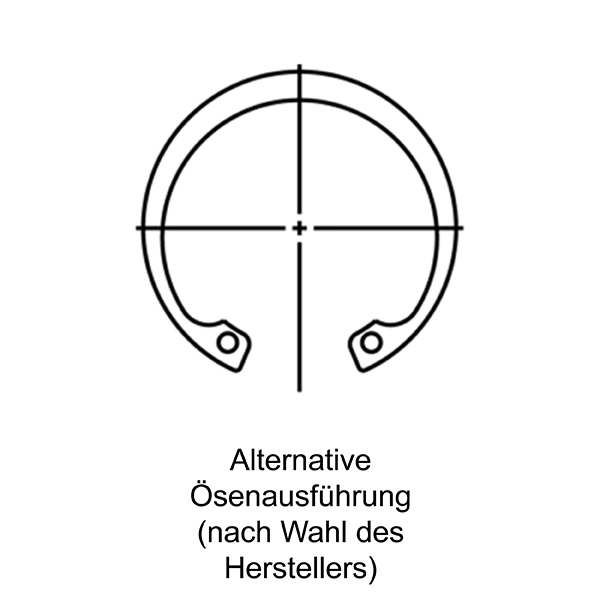

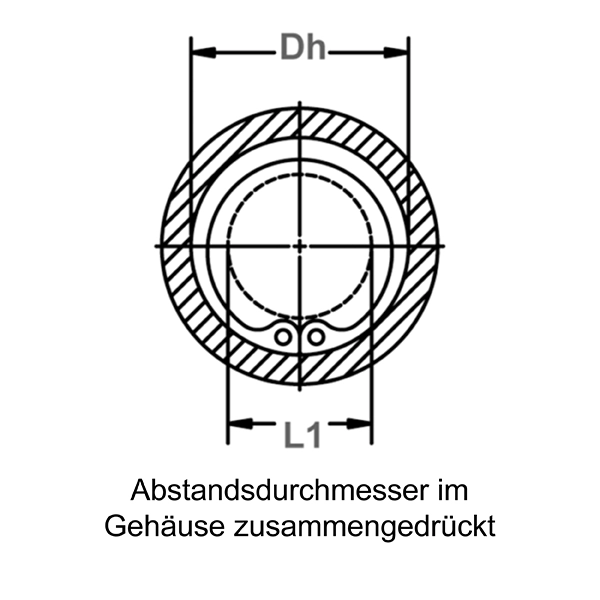

- Abstandsdurchmesser im Gehäuse L1 komprimiert 1,120 Zoll
- Freigabedurchm. freigegeben in Nut L2 1,210 Zoll
- Spaltbreite in Nut G 0,340 Zoll
- Härte ST Kohlenstoffstahl 47,000 - 52,000 - HRC
- Härte SS Edelstahl 44,000 - 51,000 - HRC
- Härte BC 34,000 - 43,000 - HRC
- Identisch zu Waldes Truarc N5000 150
- Identisch zu IRR 3000 X150
- Identisch zu Anderton N1300 0150
- Identisch zu Mil oder Aero MS16625E 150
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 10.708 lbs.
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 6.000 lbs.
Montagewerkzeuge
- Standardzange (gerade) RP-300
- 45 Standardzange RP-304
- 90 Standardzange RP-309
- Umwandelbare Zange RP-340
- 45 umwandelbare Zange RP-344
- 90 umwandelbare Zange RP-349
- Hochleistungszange (gerade) RPN-J2
- 90 Hochleistungszange RPN-J21
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Dokumentation
Beschreibung
Nachdem diese Ringe in die Nut einer Bohrung/Gehäuse gesetzt werden, legen Sie Bauteile mittels des Bundes fest.
