Teiledaten
- Gehäuse oder Welle Shaft
- Axial oder Radial Axial
- Wellendurchmesser Ds 280,000 mm
- Nutdurchmesser Dg 272,800 - 273,200 - mm
- Nutbreite W 2,080 - 2,210 - mm

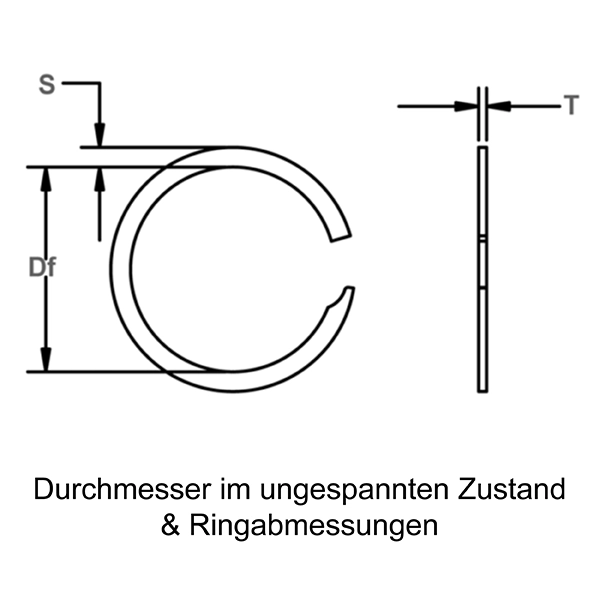

- Freier Durchmesser Df 268,490 - 270,270 - mm
- Radiale Breite S 9,500 - 9,800 - mm
- Dickte T 1,900 - 2,000 - mm
- Identisch zu Mil oder Aero
Leistungsdaten
- Axiallast Ringsicherheitsfaktor von 3 Pr 468,210 kN
- Axiallast Nutsicherheitsfaktor von 2 Pg 477,610 kN
- U/min begrenzen U/min des Standardmaterials 505,000
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Sonderwerkstoffe
- Edelstahl AISI 302
- Edelstahl AISI 316
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- OIL - Öl auf Stahl, Kohlenstoffstahl
Dokumentation
Beschreibung
Diese Sicherungsringe sind ideal für Anwendungen mit leichten Axialbelastungen.
