BE-75
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Radial

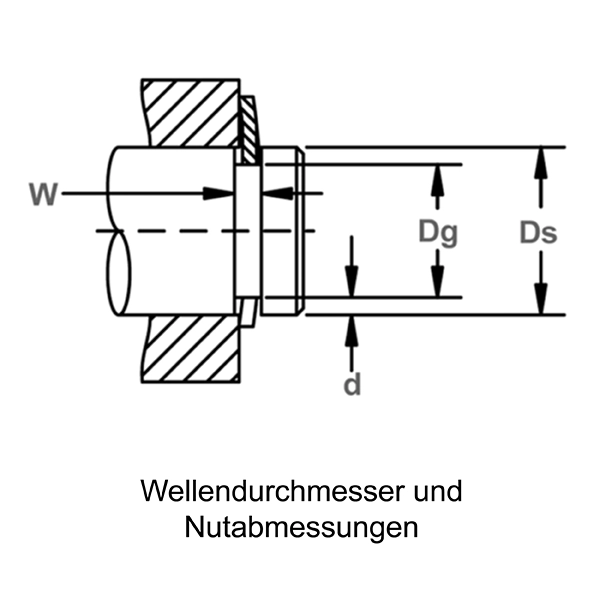

- Wellendurchmesser Ds 0,750 Zoll
- Ds mm 19,000 mm
- Nutdurchmesser Dg 0,580 - 0,583 - Zoll
- Nutbreite W 0,085 - 0,088 - Zoll
- Nuttiefe D 0,085 Zoll

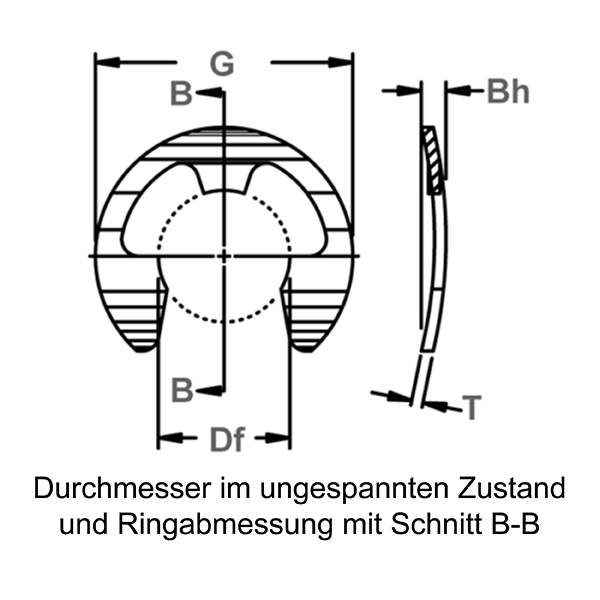

- Freier Durchmesser Df 0,569 - 0,577 - Zoll
- Stärke T*** 0,048 - 0,052 - Zoll
- Bogenhöhe Bh 0,090 - 0,110 - Zoll
- Outside Diameter G 1,120 Zoll
- Abstand Durchm. In Nut L2 installiert 1,140 Zoll
- Gewicht pro 1000 Stück. 5,800 lbs.

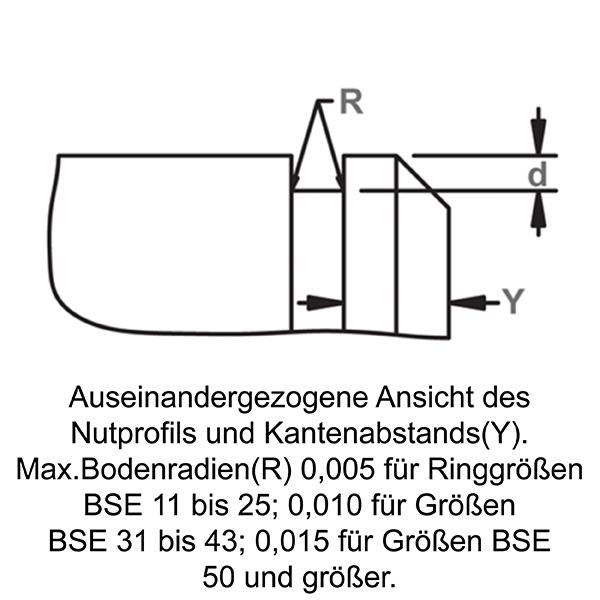

- Kantenabstand Y Min. 0,170 Zoll
- Äußere Nutwand zur Fläche des Bauteils J Max 0,085 Zoll
- Äußere Nutwand zur Fläche des Bauteils J Min 0,069 Zoll
- Härte ST Kohlenstoffstahl 47,000 - 52,000 - HRC
- Härte SS Edelstahl 44,000 - 51,000 - HRC
- Härte BC 34,000 - 43,000 - HRC
- Identisch zu Waldes Truarc 5131 75
- Identisch zu IRR 1001 75
- Identisch zu Anderton N1504 0075
- Identisch zu Mil oder Aero MS16634C 75
- Identisch zu-Din
Leistungsdaten
- Axiallast Ringsicherheitsfaktor von 3 Pr 2.030 lbs.
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 1.500 lbs.
- U/min begrenzen U/min des Standardmaterials 10.500,000
- Resilient Take-Up Of Tolerances A & B 0,016 Zoll
- Erforderliche Kraft zum Flachdrücken der Ringe 110,000 lbs.
Montagewerkzeuge
- Endspiel-Ringgreifer A-567
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| BE-75ST PD | Bowed Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
| BE-75ST Z3X | Bowed Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Angebot |
| BE-75ST ZD | Bowed Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Angebot |
| BE-75ST ZF | Bowed Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Flash | Angebot |
| BE-75ST MCD | Bowed Radially Assembled External/Shaft MS16634-1075 | Carbon Steel SAE 1070-1090 | Military CAD Plating | Angebot |
| BE-75ST MPD | Bowed Radially Assembled External/Shaft MS16634-3075 | Carbon Steel SAE 1070-1090 | Military Phosphate and Oil | Angebot |
| BE-75ST MZD | Bowed Radially Assembled External/Shaft MS16634-2075 | Carbon Steel SAE 1070-1090 | Military Zinc Dichromate | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Dokumentation
Beschreibung
BE-Sicherungsringe sind radial montierte, außen gebogene E-Clips und gehören zur radialen Sicherungsringreihe von Rotor Clip. Der BE-Ring ist so konzipiert, dass er die kumulierten Toleranzen auf einer Welle ausgleicht. Sobald er in die Nut eingerastet ist, übt er eine Kraft oder eine Vorspannung auf die gehaltenen Teile für den angegebenen Bereich aus.
