Données sur les pièces
- Alésage ou arbre Housing
- Axial ou radial Axial
- Diamètre du alésage Dh 0,625 pouces
- Dh mm 15,900 mm

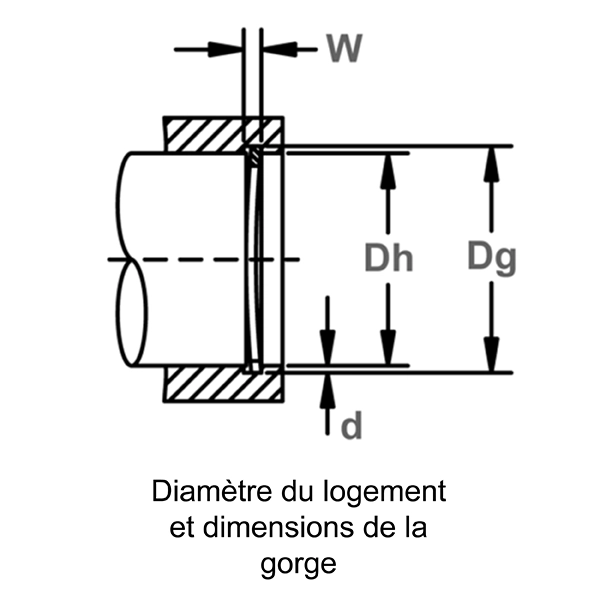

- Diamètre de gorge Dg 0,663 - 0,667 - pouces
- Largeur de gorge W 0,055 - 0,058 - pouces
- Profondeur de gorge D 0,020 pouces
- Diamètre libre Df 0,684 - 0,704 - pouces
- Épaisseur T *** 0,033 - 0,037 - pouces
- Hauteur de l’oreille H 0,127 - 0,137 - pouces
- Section maximale S Max 0,056 - 0,064 - pouces
- Section minimale S Min 0,031 - 0,039 - pouces
- Diamètre du trou R 0,060 - 0,072 - pouces
- Hauteur de l’arc Bh 0,060 - 0,070 - pouces
- Poids par 1 000 pièces 1,000 lb

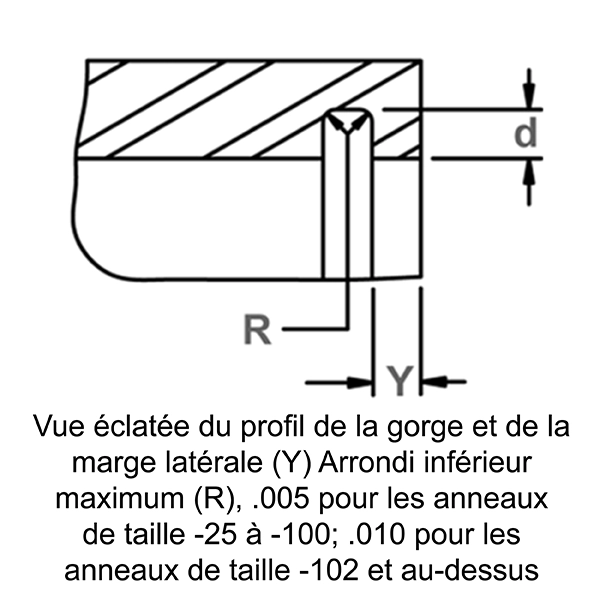

- Marge latérale Y min. pouces

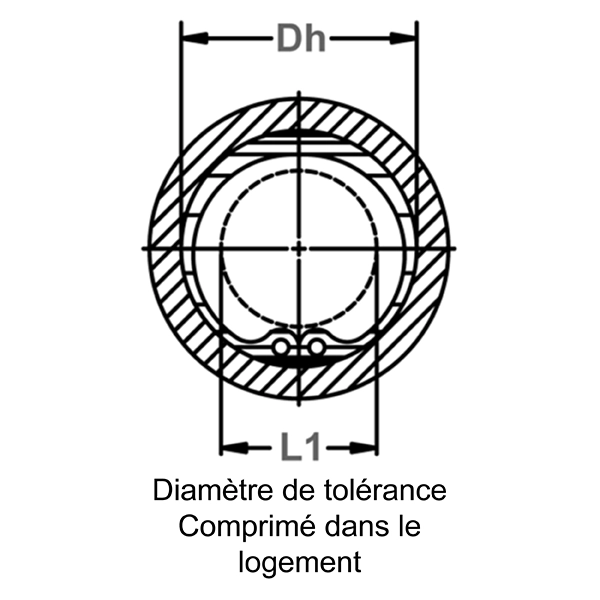

- Diamètre de tolérance - Comprimé dans le alésage L1 0,340 pouces

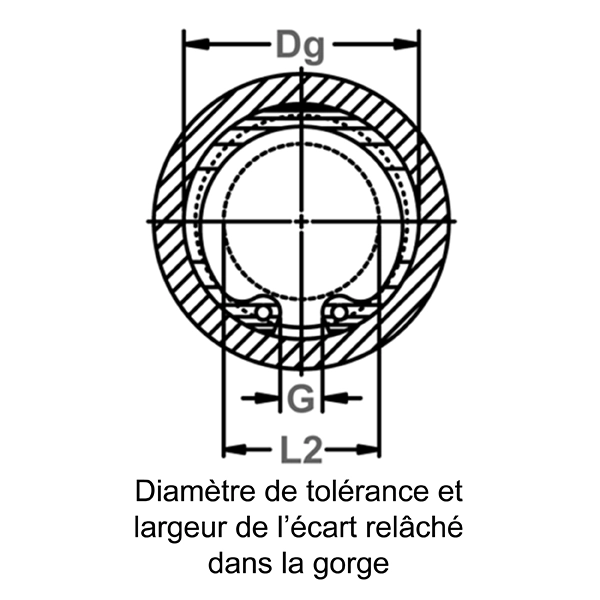

- Diamètre de tolérance - Relâché dans la gorge L2 0,380 pouces
- Largeur de l’espace avec anneau dans la gorge G pouces

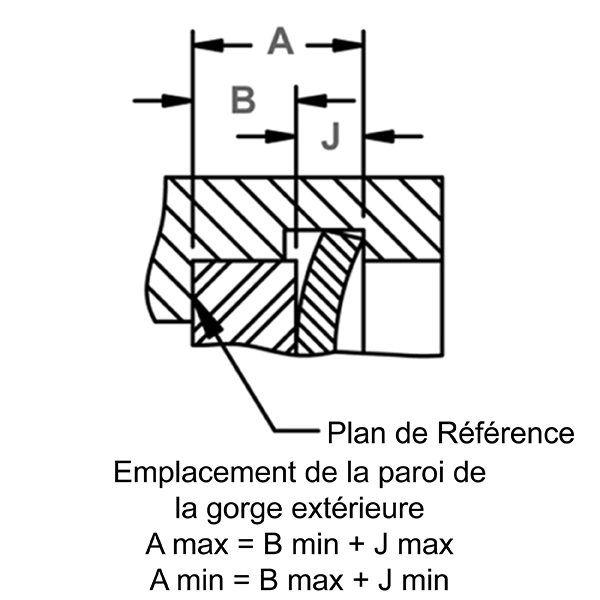

- Paroi extérieure de la gorge à la face de la pièce retenue J Max 0,042 pouces
- Paroi extérieure de la gorge à la face de la pièce retenue J Min 0,053 pouces
- Dureté ST 67,500 - 72,000 - HR30N
- Dureté SS 63,000 - 69,500 - HR30N
- Dureté BC 54,000 - 62,000 - HR30N
- Équivalence Waldes Truarc N5001 62
- Équivalence IRR 3001 X62
- Équivalence Anderton N1301 0620
- Équivalence Mil ou Aero MS16629E 62
- Équivalence Din
Données de performance
- Charge de poussée (lb) - Facteur de sécurité des anneaux de 4 Pr 2 507 lb
- Charge de poussée (lb) - Facteur de sécurité des gorges de 2 Pg 1 050 lb
- Prise résiliente des tolérances A et B 0,011 pouces
- Force nécessaire pour aplatir les anneaux 85,000 lb
Données sur les outils
- Pinces standard (droites) RPL-100
- Pinces standard 45 RPL-104
- Pinces standard 90 RPL-109
- Pinces convertibles RP-320
- Pinces convertibles 45 RP-324
- Pinces convertibles 90 RP-329
- Pinces haute résistance (droites) RPN-J1
- Pinces haute résistance 90 RPN-J11
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Documentation
Description
Le rôle de l’anneau BHO sur un logement ou un alésage est de compenser les tolérances accumulées. Une fois resserrés instantanément dans la gorge, les anneaux cintrés exercent une force ou une « charge préalable » sur les pièces retenues pour les dimensions spécifiées.
