Ringe / Axialmontierbare Sicherungsringe / SH

Abbildungen

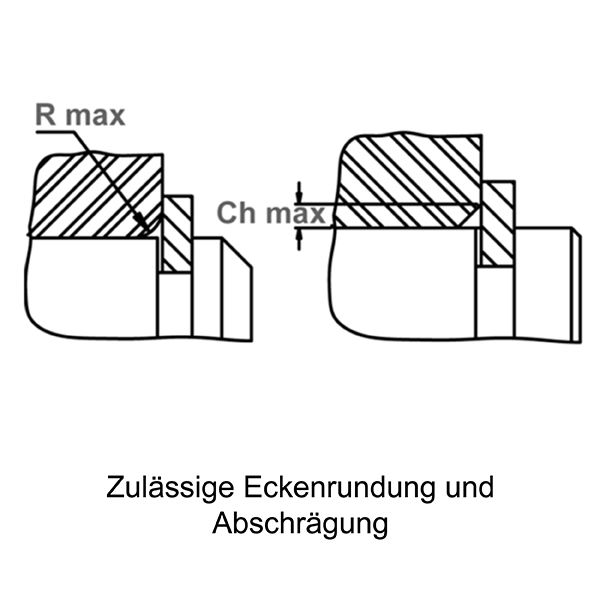

Product Image

CAD

Teiledaten

  • Gehäuse oder Welle Shaft
  • Axial oder Radial Axial
  • Wellendurchmesser Ds 0,197 Zoll
  • Ds mm 5,000 mm
  • Nutdurchmesser Dg 0,184 - 0,187 - Zoll
  • Nutbreite W 0,018 - 0,020 - Zoll
  • Nuttiefe D 0,006 Zoll

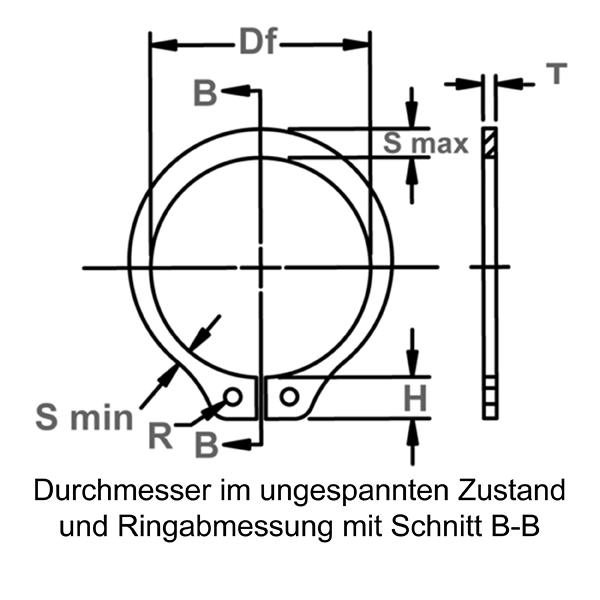

  • Freier Durchmesser Df 0,175 - 0,181 - Zoll
  • Stärke T*** 0,013 - 0,017 - Zoll

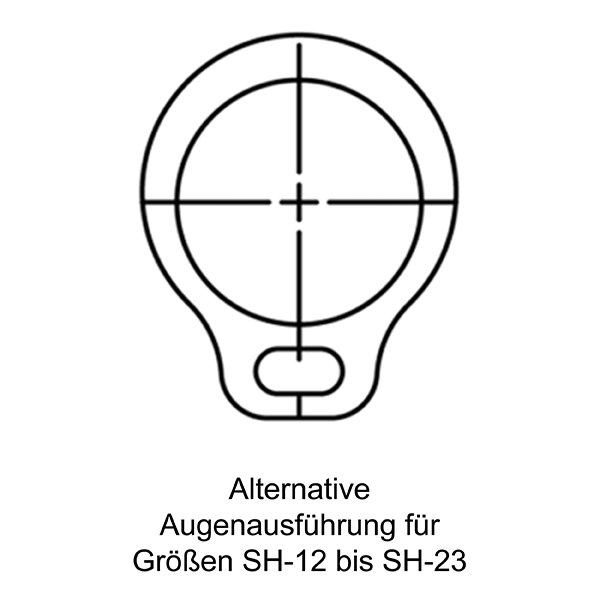

  • Augenhöhe 0,054 - 0,058 - Zoll
  • Maximaler Abschnitt S Max 0,024 - 0,028 - Zoll
  • Mindestabschnitt S Min 0,014 - 0,018 - Zoll
  • Lochdurchmesser R 0,024 - 0,036 - Zoll
  • Gewicht pro 1000 Stück. 0,060 lbs.
  • Kantenabstand Y Min. Zoll

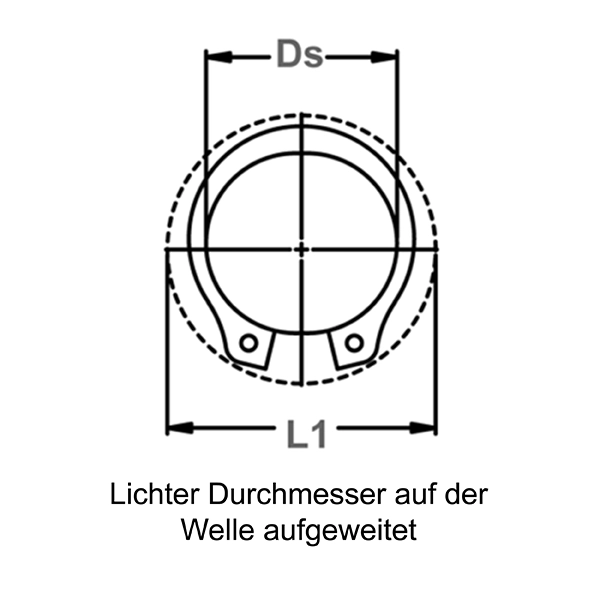

  • Clearance Dia. Expanded Over Shaft L1 0,319 Zoll
  • Freigabedurchm. freigegeben in Nut L2 0,307 Zoll
  • Gaging Dia. Gd Max Zoll
  • Härte BC 77,000 - 82,000 - HR15N
  • Identisch zu Waldes Truarc 5100 19
  • Identisch zu IRR 3100 19
  • Identisch zu Anderton N1400 0019
  • Identisch zu Mil oder Aero MS16624D 19
  • Identisch zu-Din

Leistungsdaten

  • Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 254 lbs.
  • Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 85 lbs.
  • U/min begrenzen U/min des Standardmaterials 80.000,000

Montagewerkzeuge

  • Standardzange (gerade) RP-18
  • 45 Standardzange RP-2184
  • 90 Standardzange RP-2189

Materialien

  • Kohlenstoffstahl (SAE 1060-1090)
  • Edelstahl (PH15-7 Mo, PH17-7)
  • Berylliumkupfer
  • Sonderwerkstoffe

Oberflächen

***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.

  • PA – Phosphat, Kohlenstoffstahl
  • PD – Phosphat und Öl, Kohlenstoffstahl
  • PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
  • HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
  • ZD – Verzinkung, Kohlenstoffstahl
  • ZF – Zink hell, Kohlenstoffstahl
  • ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
  • HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
  • Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
  • ZFF – Zinkbeschichtung, Kohlenstoffstahl
  • CF – Kupferblitz, Kohlenstoffstahl

Beschreibung

Nachdem diese Ringe in die Nut einer Welle gesetzt werden, legen Sie Bauteile mittels des Bundes fest.

Maßgeschneiderte Lösungen

Sie können ein vorhandenes Produkt nicht finden, benötigen eine modifizierte Version unserer Standardteile oder sind sich einfach nicht sicher? Dann kontaktieren Sie uns gerne!

Anmerkungen

CAD-Modelle dienen nur zu Informationszwecken und stellen möglicherweise nicht das endgültige Teil dar, das Sie erhalten. Der Hersteller übernimmt keine Verantwortung für solche Unstimmigkeiten und lehnt jegliche Haftung gegenüber Dritten für daraus resultierende Verluste, Schäden oder Störungen ab. Wenden Sie sich bezüglich der endgültigen Maße immer an den Hersteller, wenn dies in Ihrem Entwurf angegeben ist.
