Teiledaten
- Gehäuse oder Welle Shaft
- Axial oder Radial Axial
- Wellendurchmesser Ds 0,472 Zoll
- Ds mm 12,000 mm

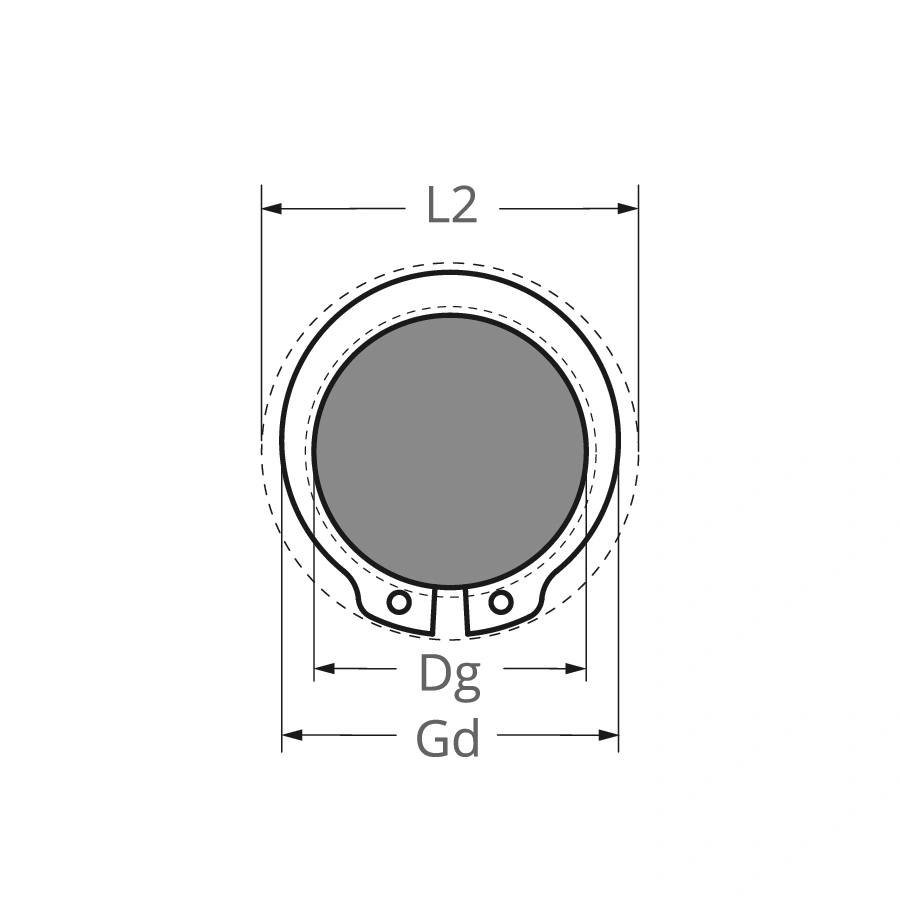

- Nutdurchmesser Dg 11,220 - 11,300 - mm
- Nutbreite W 1,200 - 1,350 - mm
- Nuttiefe D 0,350 mm
- Freier Durchmesser Df 10,800 - 11,180 - mm
- Stärke T*** 1,040 - 1,160 - mm
- Augenhöhe 2,600 mm
- Maximaler Abschnitt S Max 2,200 mm
- Mindestabschnitt S Min 1,300 mm
- Lochdurchmesser R 1,000 mm
- Gewicht pro 1000 Stück. 0,600 kg
- Kantenabstand Y Min. 1,000 mm

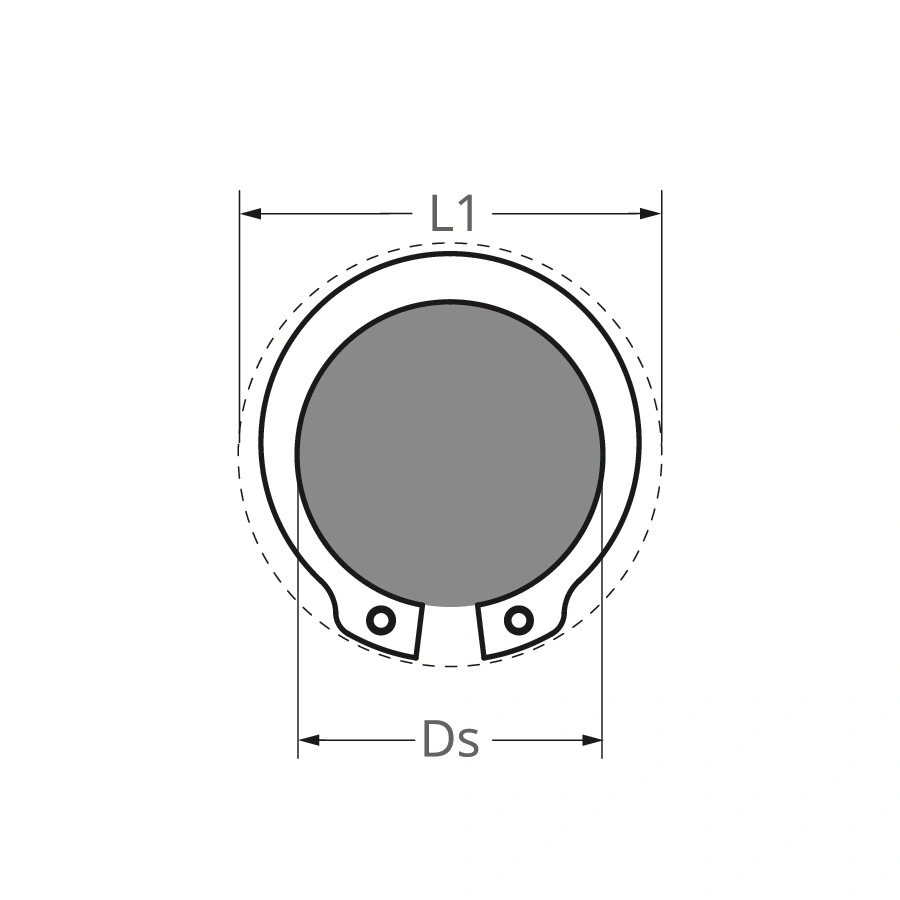

- Clearance Dia. Expanded Over Shaft L1 17,600 mm
- Freigabedurchm. freigegeben in Nut L2 16,800 mm
- Gaging Dia. Gd Max 14,950 mm
- Härte ST Kohlenstoffstahl 68,500 - 72,000 - HR30N
- Härte SS Edelstahl 63,000 - 69,500 - HR30N
- Identisch zu Waldes Truarc 11-160 0120
- Identisch zu IRR
- Identisch zu Anderton
- Identisch zu Mil oder Aero
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 13,700 kN
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 4,000 kN
- U/min begrenzen U/min des Standardmaterials 55.000,000
Montagewerkzeuge
- Standardzange (gerade) RP-200
- 45 Standardzange RP-204
- 90 Standardzange RP-209
- Hochleistungszange (gerade) RPN-A0
- 90 Hochleistungszange RPN-A01
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Dokumentation
Beschreibung
Diese verstärkte Version des MSH-Rings kann größere Belastungen aufnehemen..
