Teiledaten
- Gehäuse oder Welle Shaft
- Axial oder Radial Radial

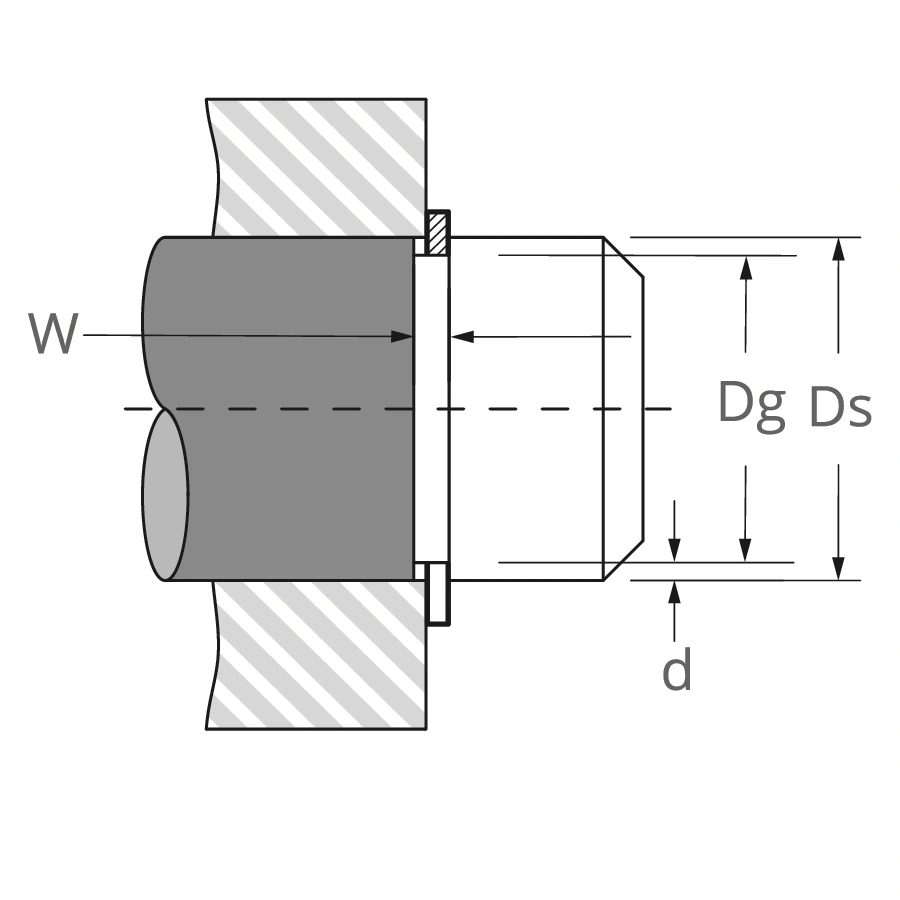

- Wellendurchmesser Ds 0,354 Zoll
- Ds mm 9,000 mm
- Nutdurchmesser Dg 7,100 - 7,200 - mm
- Nutbreite W 1,000 - 1,150 - mm
- Nuttiefe D 0,900 mm

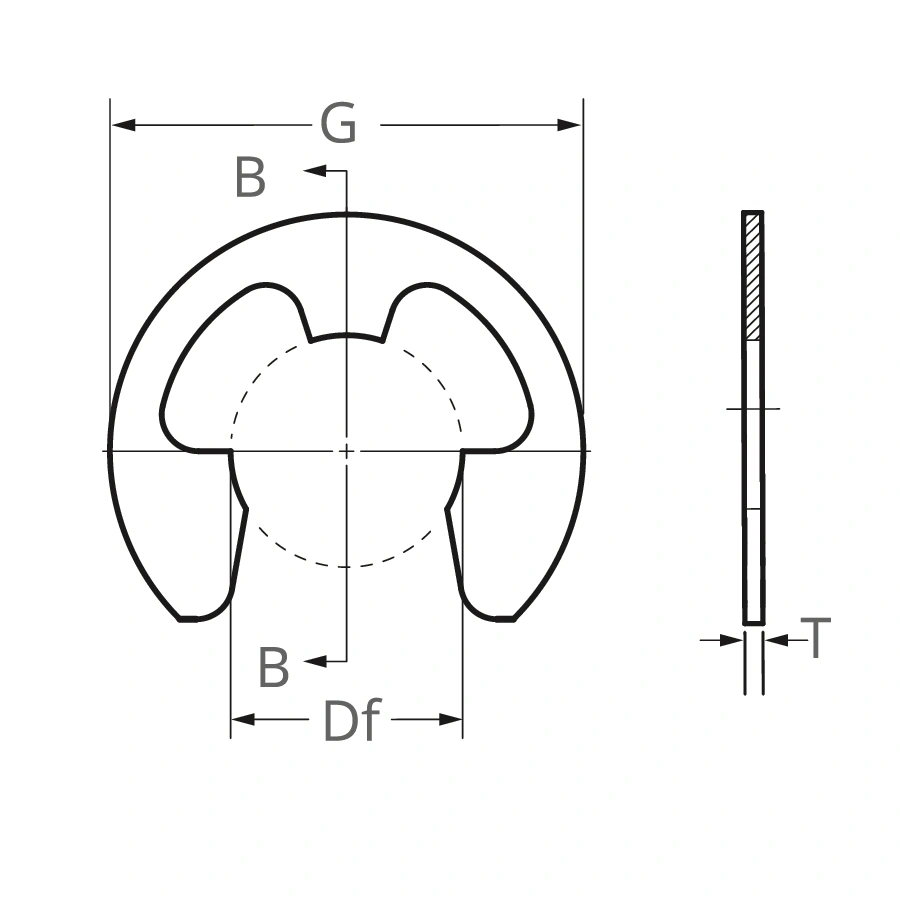

- Freier Durchmesser Df 6,700 - 6,850 - mm
- Stärke T*** 0,840 - 0,960 - mm
- Outside Diameter G 15,800 mm

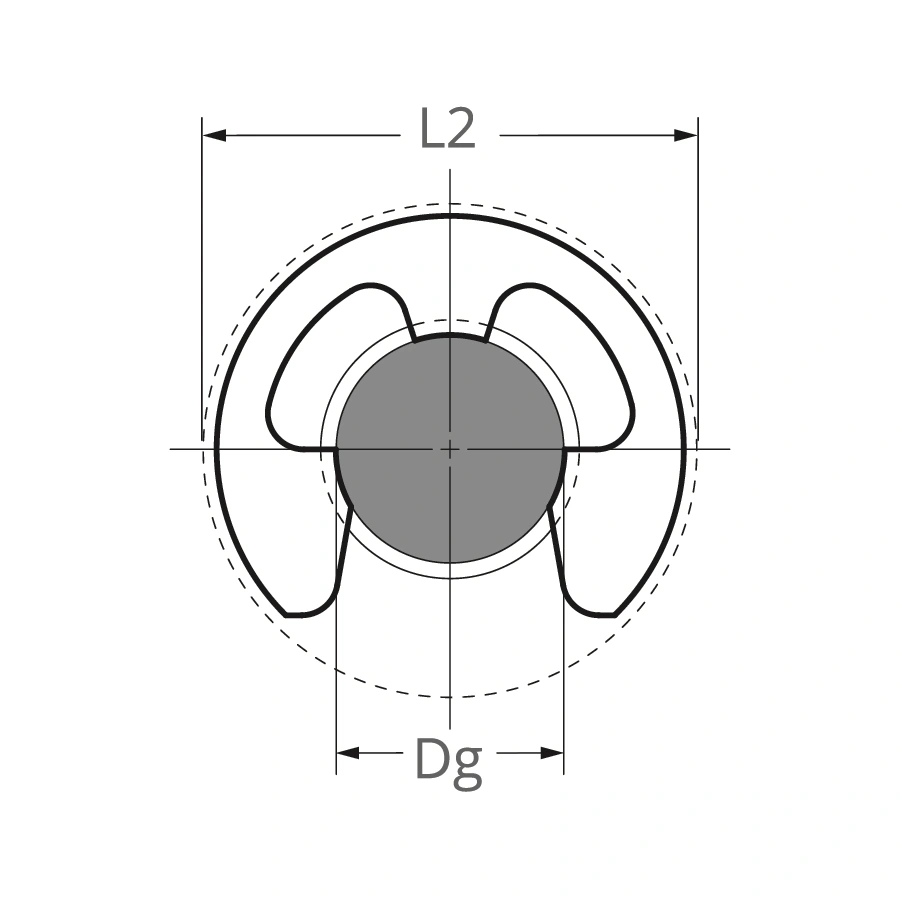

- Abstand Durchm. In Nut L2 installiert 16,500 mm
- Gewicht pro 1000 Stück. 0,600 kg

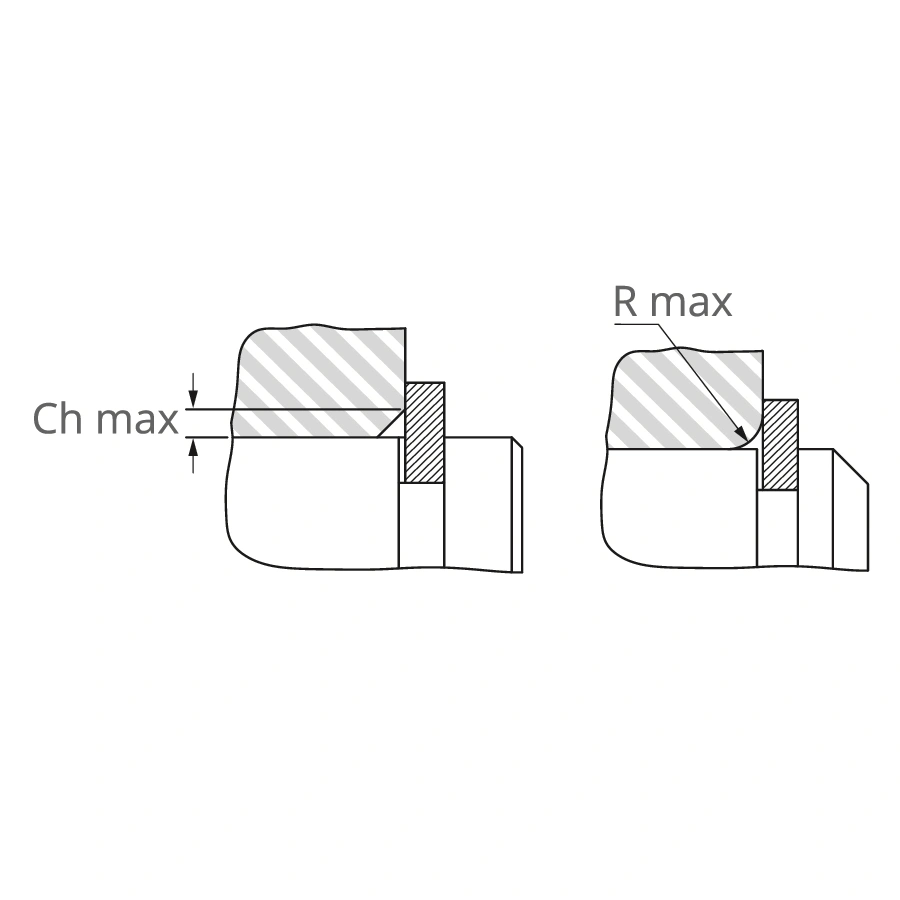

- Kantenabstand Y Min. mm
- Härte ST Kohlenstoffstahl 48,000 - 52,000 - HRC
- Härte SS Edelstahl 44,000 - 51,000 - HRC
- Härte BC 56,500 - 68,000 - HR30N
- Identisch zu Waldes Truarc 11-420 0090
- Identisch zu IRR
- Identisch zu Anderton
- Identisch zu Mil oder Aero
- Identisch zu-Din
Leistungsdaten
- Axiallast Ringsicherheitsfaktor von 3 Pr 3,000 kN
- Axiallast Nutsicherheitsfaktor von 2 Pg 1,300 kN
- U/min begrenzen U/min des Standardmaterials 19.500,000
Montagewerkzeuge
- Standard Applicator (Flat) A-608
- 45 Applicator A-604
- 90 Applicator A-609
- Offset Applicator A-607
- Heavy Duty Dispenser D-690
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Dokumentation
Beschreibung
Drei Lappen berühren den Boden der Nut und bilden einen Bund zur effektiven Sicherung von Baugruppen.
