MKR-75
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Alésage
- Axial ou radial Axial

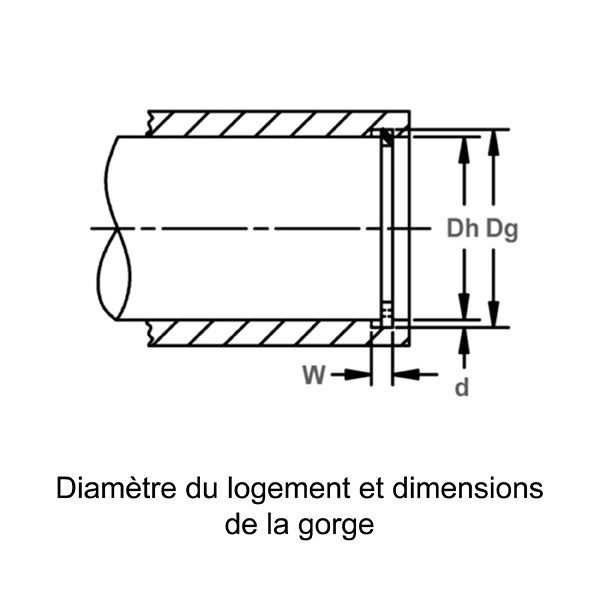

- Dh mm 75,000 mm
- Diamètre de gorge Dg 78,850 - 79,150 - mm
- Largeur de gorge W 2,620 - 2,750 - mm

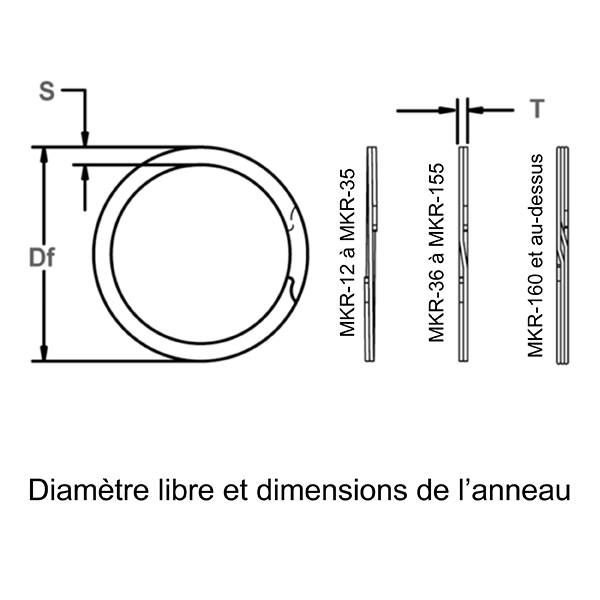

- Diamètre libre Df 79,580 - 80,210 - mm
- Section S 4,600 - 4,900 - mm
- Épaisseur T 2,300 - 2,400 - mm
- Équivalence Mil ou Aero
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 153 356,000 N
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 76 340,000 N
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| MKR-75SJ | Metric Spiral Internal/Housing Medium Heavy Duty | 302 Stainless | None/Self Finish | Citation |
| MKR-75ST OIL | Metric Spiral Internal/Housing Medium Heavy Duty | Carbon Steel SAE 1070-1090 | Oil | Citation |
| MKR-75SU | Metric Spiral Internal/Housing Medium Heavy Duty | 316 Stainless | None/Self Finish | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Les anneaux d’arrêt MKR sont des anneaux en spirales métriques externes de résistance moyenne à forte et font partie de la famille des anneaux d’arrêt à spirale de Rotor Clip. Ces anneaux à deux tours et multitours offrent un contact avec la gorge sur 360° pour une rétention axiale interne dans les applications soumises à des charges de poussée moyennes à élevées.
