MCR-120
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial
- Diamètre de l’arbre Ds 120,000 mm
- Diamètre de gorge Dg 114,770 - 115,070 - mm
- Largeur de gorge W 3,050 - 3,180 - mm

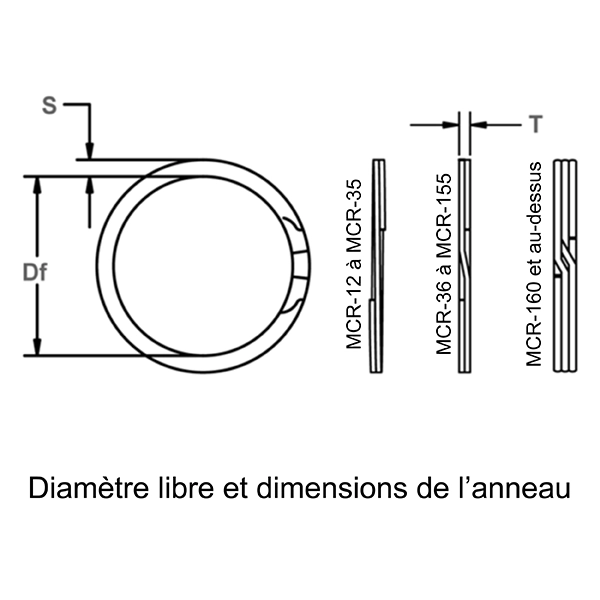

- Diamètre libre Df 113,030 - 114,030 - mm
- Section S 6,200 - 6,500 - mm
- Épaisseur T 2,700 - 2,900 - mm
- Équivalence Mil ou Aero
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 293 197,000 N
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 210 458,000 N
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| MCR-120SJ | Metric Spiral External/Shaft Heavy Duty Multi Turn | 302 Stainless | None/Self Finish | Citation |
| MCR-120ST OIL | Metric Spiral External/Shaft Heavy Duty Multi Turn | Carbon Steel SAE 1070-1090 | Oil | Citation |
| MCR-120SU | Metric Spiral External/Shaft Heavy Duty Multi Turn | 316 Stainless | None/Self Finish | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Les anneaux d’arrêt MCR sont des anneaux en spirales métriques externes de résistance moyenne à forte et font partie de la famille des anneaux d’arrêt à spirale de Rotor Clip. Ces anneaux à deux tours et multitours assurent un contact avec la gorge sur 360° pour les applications soumises à des charges de poussée moyennes à élevées.
