HW-14
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial
- Dia. nom. du fil E 0,092 pouces
- Longueur des tenons F 0,219 - 0,250 - pouces
- Largeur au-dessus des tenons W Max. 1,250 pouces

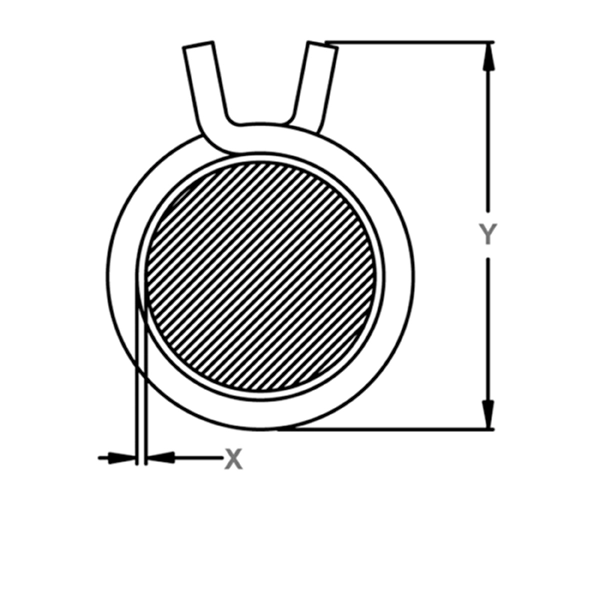

- Hauteur totale Y (Réf. uniquement) 1,490 pouces
- Tolérance G au chevauchement max. 0,031 pouces
- Width Over Tangs Installed On Dia. A Z 0,410 - 0,430 - pouces
- Poids approx. de l’étui (lb) 26 lb
- Dia. max. A 0,900 pouces
- Dia. nom. B 0,875 pouces
- Dia. min. C 0,850 pouces
- Diamètre de la jauge hors fonctionnement D 0,800 pouces
Données de performance
- Gamme de serrage 0,850 - 0,900 - pouces
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| HW-14ST ZD | Slim Wire Self Compensating | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable DIN 1.4122
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- ZFF - Zingage flash, Acier au carbone
- G - Vert, Acier au carbone
- R - Red, Acier au carbone
- CS - Magni 565 (argent), Acier au carbone
- CK - Magni 565 (noir), Acier au carbone
- FS - Magni 511 (argent), Acier au carbone
- FK - Magni 511 (noir), Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
- PAG - Phosphate avec peinture verte, Acier au carbone
- PAR - Phosphate avec peinture rouge, Acier au carbone
- PAD - Phosphate avec olive terne, Acier au carbone
Documentation
Description
Les colliers de serrage HW sont des colliers de serrage autocompensateurs à fil fin, une version plus fine du collier de serrage à fil simple. Le fil fin concentre la force de serrage dans une zone spécifique autour du tuyau. Il est donc efficace pour les applications où l’espace est limité.
