DTX-23
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial

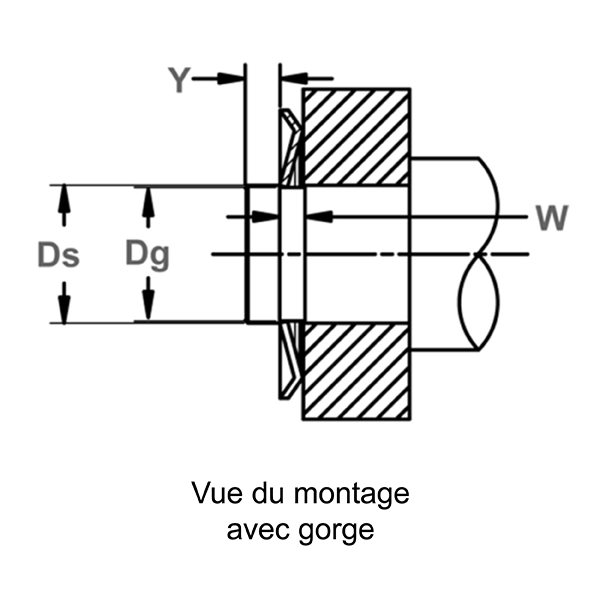

- Ds mm 22,870 - 23,000 - mm
- Diamètre de gorge Dg 22,620 - 22,750 - mm
- Largeur de gorge W 1,000 mm
- Épaisseur T *** 0,500 mm
- No. Of Prongs 8,000
- Outside Diameter O.D. 31,500 mm
- Inside Diameter I.D. 22,500 mm
- Poids par 1 000 pièces 12,200 kg
- Marge latérale Y min. mm
- Min. Distance Face Of Part To End Of Housing D1 4,000 mm
- Dureté ST 83,000 - 85,500 - HR15N
- Dureté SS 82,500 - 86,000 - HR15N
- Hardness SG 84,000 - 87,500 - HR15N
- Équivalence Waldes Truarc
- Équivalence IRR
- Équivalence Anderton M1465 0230
- Équivalence Mil ou Aero
- Équivalence Din
- Interchange Seeger-Orbis ZA 23
Données de performance
- Thrust Load 1 050 N
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DTX-23ST PD | Metric External/Shaft Push On | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
- Acier inoxydable DIN 1.4122
- Bronze phosphoreux
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Documentation
Description
Cet anneau présente un bord extérieur comportant une série de dents faisant saillie vers le centre. Les extrémités créent une interférence avec l’arbre lorsque l’anneau est monté et qu’unwe force est admise de l’autre côté.
