DSI-45
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial
- Ds mm 45,000 mm
- Diamètre de gorge Dg 42,250 - 42,500 - mm
- Largeur de gorge W 1,850 mm
- Profondeur de gorge D 1,250 mm

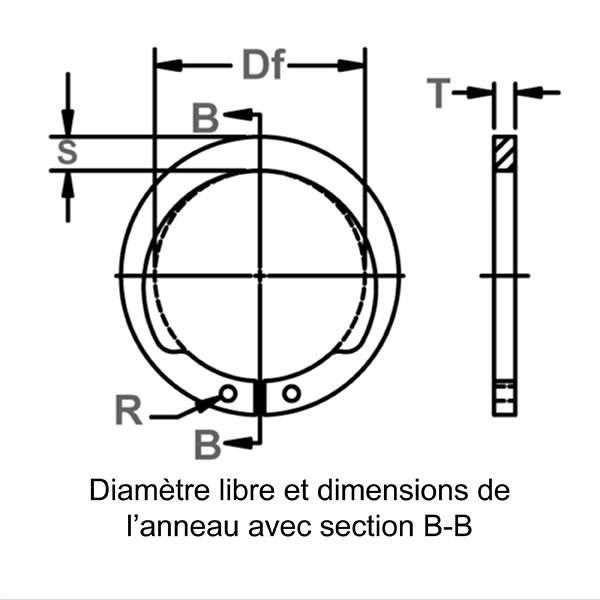

- Diamètre libre Df 40,600 - 41,890 - mm
- Épaisseur T *** 1,690 - 1,750 - mm
- Diamètre du trou R 2,000 mm
- Large Sect. S 4,500 - 4,900 - mm
- Poids par 1 000 pièces 7,800 kg
- Marge latérale Y min. 3,800 mm
- Allowable Radius / Chamfer R/Ch Max, 2,000 mm
- Dureté ST 47,000 - 54,000 - HRC
- Hardness SG 47,000 - 54,000 - HRC
- Équivalence Waldes Truarc
- Équivalence IRR
- Équivalence Anderton M1408 0450
- Équivalence Mil ou Aero
- Équivalence Din
- Interchange Seeger-Orbis AV 45
Données de performance
- Thrust Load Ring Pr 41,500 kN
- Thrust Load Groove Pg 14,000 kN
- Limites R.P.M. RPM du matériau standard 11 000,000
- Max. Load W/ R Max Or Ch Max PR 7,800 kN
Données sur les outils
- Pinces standard (droites) RPA-2
- Pinces standard 45 RPA-245
- Pinces standard 90 RPA-290
- Pinces convertibles RP-340
- Pinces convertibles 45 RP-344
- Pinces convertibles 90 RP-349
- Pinces haute résistance (droites) RPN-A2
- Pinces haute résistance 90 RPN-A21
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DSI-45ST PD | Metric External/Shaft Inverted | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
- Acier inoxydable DIN 1.4122
- Bronze phosphoreux
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description
Les anneaux d’arrêt DSI sont des circlips métriques externes assemblés axialement avec des ergots inversés et font partie de la gamme d’anneaux d’arrêt à section conique de Rotor Clip. Fonctionnellement similaires aux anneaux DSH standard, les ergots inversés réduisent la distance entre les ergots et la circonférence de l’arbre. Ils conviennent donc aux applications avec un dégagement radial minimal.
