DSH-240
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial
- Ds mm 240,000 mm
- Diamètre de gorge Dg 233,280 - 234,000 - mm
- Largeur de gorge W 5,150 mm
- Profondeur de gorge D 3,000 mm

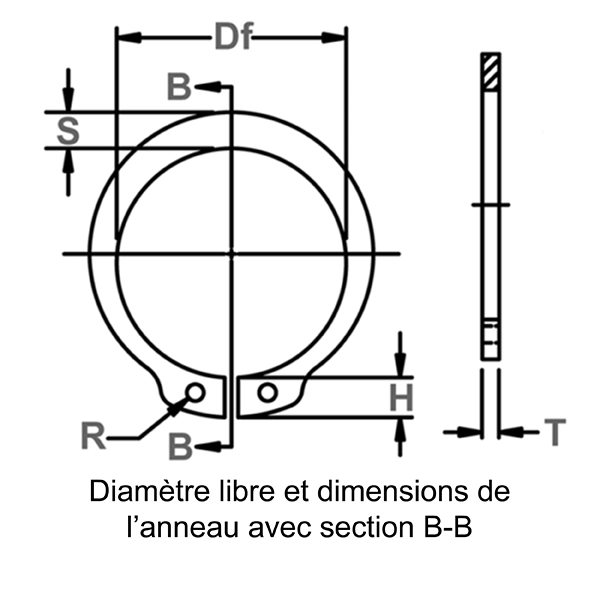

- Diamètre libre Df 226,300 - 228,720 - mm
- Épaisseur T *** 4,880 - 5,000 - mm
- Hauteur de l’oreille H 14,200 mm
- Diamètre du trou R 4,000 mm
- Large Sect. S 14,000 mm
- Poids par 1 000 pièces 310,000 kg
- Marge latérale Y min. 9,000 mm
- Allowable Radius / Chamfer R/Ch Max, 6,000 mm
- Dureté ST 40,000 - 47,000 - HRC
- Dureté SS 44,000 - 51,000 - HRC
- Hardness SG 47,000 - 54,000 - HRC
- Équivalence Waldes Truarc
- Équivalence IRR
- Équivalence Anderton D1400 2400
- Équivalence Mil ou Aero
- Équivalence Din DIN 471 240x5.00
- Interchange Seeger-Orbis A 240
Données de performance
- Thrust Load Ring Pr 530,000 kN
- Thrust Load Groove Pg 372,000 kN
- Limites R.P.M. RPM du matériau standard 1 000,000
- Max. Load W/ R Max Or Ch Max PR 53,000 kN
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DSH-240ST OIL | DIN 471 External/Shaft | Carbon Steel SAE 1070-1090 | Oil | Citation |
| DSH-240ST CZ OIL | DIN 471 External/Shaft | Carbon Steel SAE 1070-1090 | Oil | Citation |
| DSH-240ST PD | DIN 471 External/Shaft | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
| DSH-240ST CZ PD | DIN 471 External/Shaft | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
| DSH-240ST ZF | DIN 471 External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Flash | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
- Acier inoxydable DIN 1.4122
- Bronze phosphoreux
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Description
Les anneaux d’arrêt DSH sont des circlips métriques externes assemblés axialement et font partie de la gamme d’anneaux d’arrêt à section conique de Rotor Clip. Installé dans une gorge sur un arbre, l’épaulement saillant retient les composants en empêchant tout mouvement axial le long de l’arbre et en assurant une rétention axiale externe fiable.
