DKR-150
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Alésage
- Axial ou radial Axial
- Dh mm 150,000 mm
- Diamètre de gorge Dg 155,000 - 155,630 - mm
- Largeur de gorge W 4,150 - 4,330 - mm

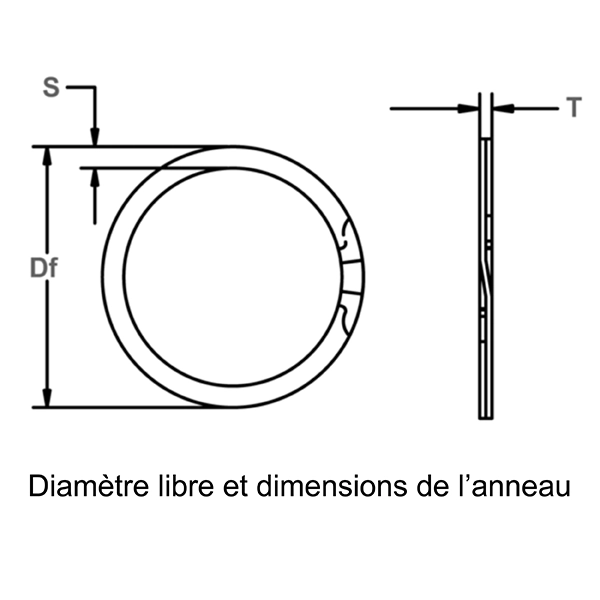

- Diamètre libre Df 156,130 - 157,530 - mm
- Section S 7,800 - 8,100 - mm
- Épaisseur T 3,800 - 4,000 - mm
- Équivalence Mil ou Aero
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 505 556,000 N
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 182 761,000 N
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| DKR-150SJ | Spiral DIN 471 Multi Internal/Housing Heavy Duty Multi turn | 302 Stainless | None/Self Finish | Citation |
| DKR-150ST OIL | Spiral DIN 471 Multi Internal/Housing Heavy Duty Multi turn | Carbon Steel SAE 1070-1090 | Oil | Citation |
| DKR-150SU | Spiral DIN 471 Multi Internal/Housing Heavy Duty Multi turn | 316 Stainless | None/Self Finish | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Les anneaux d’arrêt DKR sont des anneaux en spirales DIN internes très résistants et font partie de la famille des anneaux d’arrêt en spirales de Rotor Clip. Ces anneaux en spirales à deux tours sont conçus pour des applications soumises à des charges de poussée élevées et sont fabriqués pour s’adapter à une gorge répondant aux spécifications DIN.
