CG-87
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial

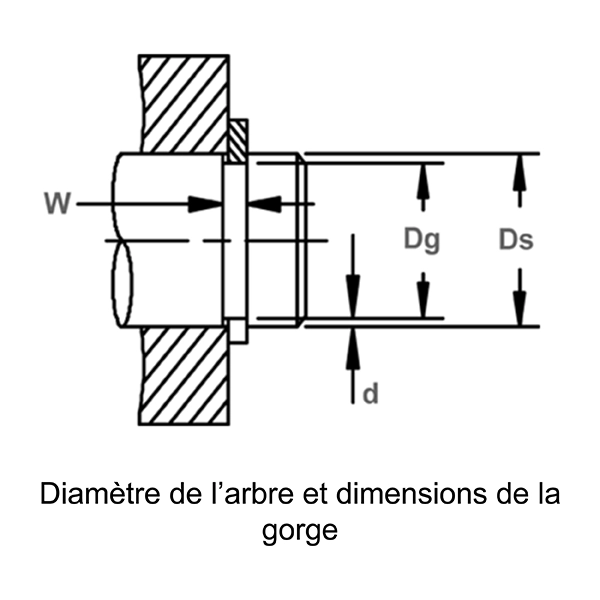

- Diamètre de l’arbre Ds 0,875 pouces
- Diamètre de gorge Dg 0,818 - 0,824 - pouces
- Largeur de gorge W 0,046 - 0,049 - pouces
- Profondeur de gorge D 0,027 pouces

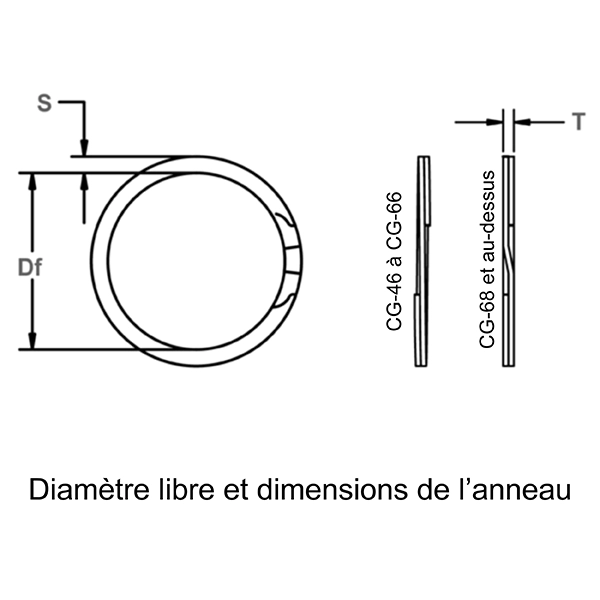

- Diamètre libre Df 0,801 - 0,814 - pouces
- Section S 0,070 - 0,078 - pouces
- Épaisseur T 0,040 - 0,044 - pouces
- Équivalence Mil ou Aero M274262 111
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 5 310 lb
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 1 670 lb
- Limites R.P.M. RPM du matériau standard 10 340,000
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| CG-87SJ | Spiral External/Shaft Heavy Duty | 302 Stainless | None/Self Finish | Citation |
| CG-87SJ SPA ND MP3 | Spiral External/Shaft Heavy Duty AS3216-111 | 302 Stainless | NADCAP Certified Finishing Process Passivation | Citation |
| CG-87ST OIL | Spiral External/Shaft Heavy Duty | Carbon Steel SAE 1070-1090 | Oil | Citation |
| CG-87SU | Spiral External/Shaft Heavy Duty | 316 Stainless | None/Self Finish | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Les anneaux d’arrêt CG sont des anneaux en spirales externes très résistants et font partie de la famille des anneaux d’arrêt en spirales de Rotor Clip. Ces anneaux à deux tours assurent un contact avec la gorge sur 360°et une rétention axiale externe sûre pour les applications soumises à des charges de poussée élevées.
