BSH-66
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial

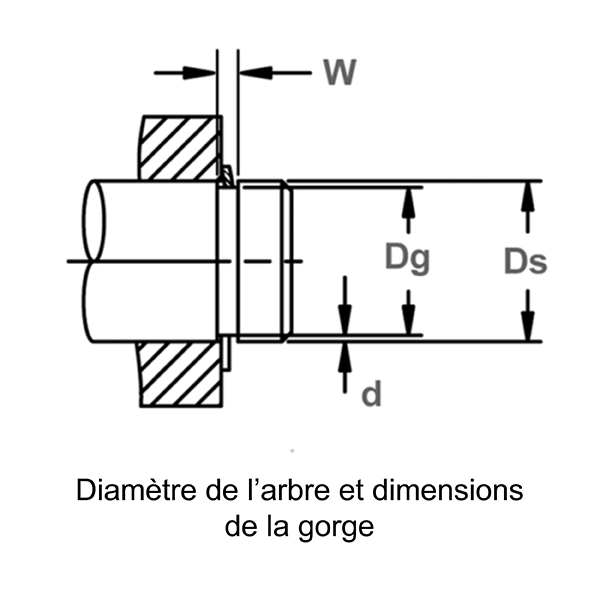

- Diamètre de l’arbre Ds 0,672 pouces
- Ds mm 17,100 mm
- Diamètre de gorge Dg 0,628 - 0,634 - pouces
- Largeur de gorge W 0,055 - 0,058 - pouces
- Profondeur de gorge D 0,020 pouces

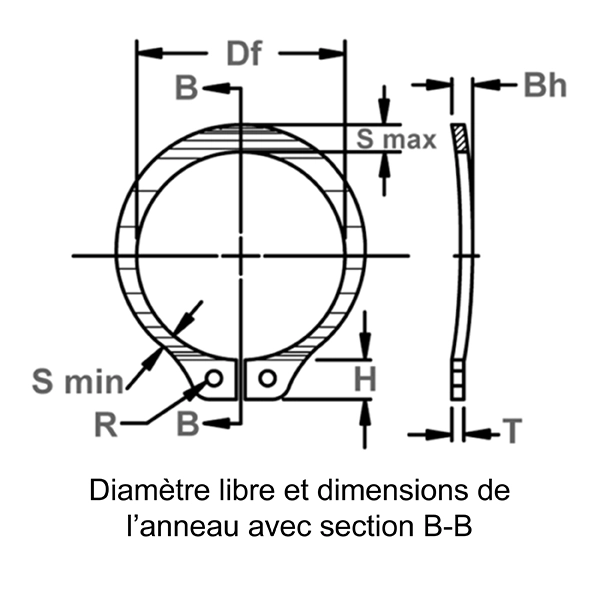

- Diamètre libre Df 0,611 - 0,626 - pouces
- Épaisseur T *** 0,033 - 0,037 - pouces
- Hauteur de l’oreille H 0,107 - 0,113 - pouces
- Section maximale S Max 0,078 - 0,086 - pouces
- Section minimale S Min 0,039 - 0,047 - pouces
- Diamètre du trou R 0,045 - 0,057 - pouces
- Hauteur de l’arc Bh 0,056 - 0,070 - pouces
- Poids par 1 000 pièces 1,400 lb
- Marge latérale Y min. pouces
- Clearance Dia. Expanded Over Shaft L1 0,930 pouces
- Diamètre de tolérance - Relâché dans la gorge L2 0,890 pouces
- Gaging Dia. Gd Max pouces

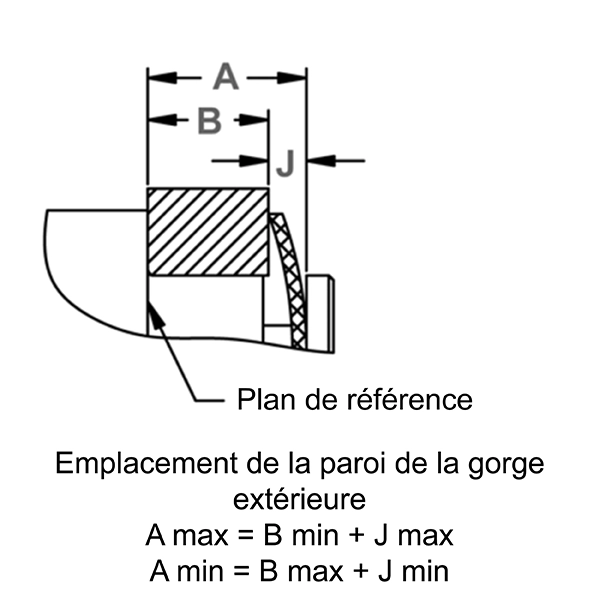

- Paroi extérieure de la gorge à la face de la pièce retenue J Max 0,053 pouces
- Paroi extérieure de la gorge à la face de la pièce retenue J Min 0,042 pouces
- Dureté ST 66,000 - 71,000 - HR30N
- Dureté SS 63,000 - 69,500 - HR30N
- Dureté BC 54,000 - 62,000 - HR30N
- Équivalence Waldes Truarc 5101 66
- Équivalence IRR 3101 66
- Équivalence Anderton N1401 0066
- Équivalence Mil ou Aero MS16628C 66
- Équivalence Din
Données de performance
- Charge de poussée (lb) - Facteur de sécurité des anneaux de 4 Pr 2 233 lb
- Charge de poussée (lb) - Facteur de sécurité des gorges de 2 Pg 950 lb
- Limites R.P.M. RPM du matériau standard 29 000,000
- Resilient Take-Up Of Tolerances A & B 0,011 pouces
- Force nécessaire pour aplatir les anneaux 50,000 lb
Données sur les outils
- Pinces standard (droites) RP-200
- Pinces standard 45 RP-204
- Pinces standard 90 RP-209
- Pinces convertibles RP-120
- Pinces convertibles 45 RP-124
- Pinces convertibles 90 RP-129
- Pinces haute résistance (droites) RPN-A0
- Pinces haute résistance 90 RPN-A01
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| BSH-66SS | Bowed External/Shaft | PH 15-7 Stainless Steel | None/Self Finish | Citation |
| BSH-66SS MPS | Bowed External/Shaft MS16628-4066 | PH 15-7 Stainless Steel | Military Passivation | Citation |
| BSH-66ST PD | Bowed External/Shaft | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
| BSH-66ST ZD | Bowed External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Citation |
| BSH-66ST ZF | Bowed External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Flash | Citation |
| BSH-66ST MCD | Bowed External/Shaft MS16628-1066 | Carbon Steel SAE 1070-1090 | Military CAD Plating | Citation |
| BSH-66ST MPD | Bowed External/Shaft MS16628-3066 | Carbon Steel SAE 1070-1090 | Military Phosphate and Oil | Citation |
| BSH-66ST MZD | Bowed External/Shaft MS16628-2066 | Carbon Steel SAE 1070-1090 | Military Zinc Dichromate | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Documentation
Description
Les anneaux d’arrêt BSH sont des circlips externes assemblés axialement avec un profil arqué et font partie de la gamme d’anneaux d’arrêt à section conique de Rotor Clip. Installé dans une gorge sur un arbre, le modèle arqué applique une précharge pour compenser les tolérances accumulées et maintenir la rétention axiale externe dans la plage spécifiée.
