UHB-306
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Gehäuse
- Axial oder Radial Axial

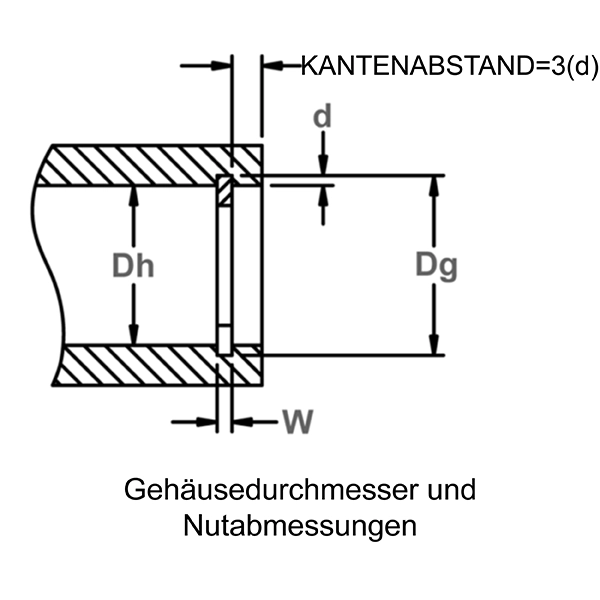

- Gehäusedurchm. Dh 3,062 Zoll
- DH mm 77,800 mm
- Nutdurchmesser Dg 3,196 - 3,208 - Zoll
- Nutbreite W 0,120 - 0,126 - Zoll
- Nuttiefe D 0,070 Zoll
- Freier Durchmesser Df 3,247 - 3,309 - Zoll
- Radiale Breite S 0,213 - 0,223 - Zoll
- Dickte T 0,107 - 0,111 - Zoll
- Free Gap A 0,625 - 0,875 - Zoll
- Härte ST Kohlenstoffstahl 42,000 - 52,000 - HRC
Leistungsdaten
- Allowable Static Thrust Load 10.470,000 lbs.
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| UHB-306ST PD | Internal/Housing Constant Section | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- OIL - Öl auf Stahl, Kohlenstoffstahl
Dokumentation
Beschreibung
Nachdem diese Ringe in die Nut einer Bohrung/Gehäuse gesetzt werden, legen Sie Bauteile mittels des Bundes fest.
