MWM-8 B
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten

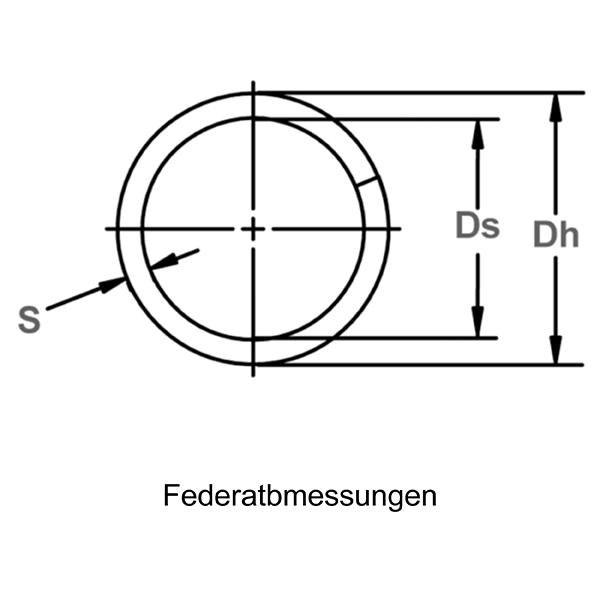

- Pilots & Operates In Housing Diameter Dh mm 8,000 mm
- Wellendurchmesser Ds 5,000 mm
- Radiale Breite S 0,800 mm
- Dickte T 0,300 mm
- Freie Höhe Fh 3,760 mm
- Anzahl der Wellen 2,500
- Anzahl der Windungen 4,000
- Arbeitshöhe WH 2,540 mm
- Federrate (Ref) 24,610 N/mm
Leistungsdaten
- Last 30 N
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Sonderwerkstoffe
- Edelstahl AISI 302
- Edelstahl AISI 316
- Edelstahl (17-7 PH/C)
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- OIL - Öl auf Stahl, Kohlenstoffstahl
- SPP - Passiviert, Edelstahl, Edelstahl
- Vapor Degreased & Ultrasonic (Stainless Finish), Edelstahl
- ETM - ETM - Vibrationsentgratet, Edelstahl
Dokumentation
Beschreibung
Multi Turn, Metric. Used for low to medium force applications with greater travel compared to single-turn springs. Utilizes nearly half the space as helical compression springs while producing the same force.
