C-40
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Radial
- Wellendurchmesser Ds 0,406 Zoll
- Ds mm 10,300 mm
- Nutdurchmesser Dg 0,362 - 0,366 - Zoll
- Nutbreite W 0,029 - 0,032 - Zoll
- Nuttiefe D 0,021 Zoll

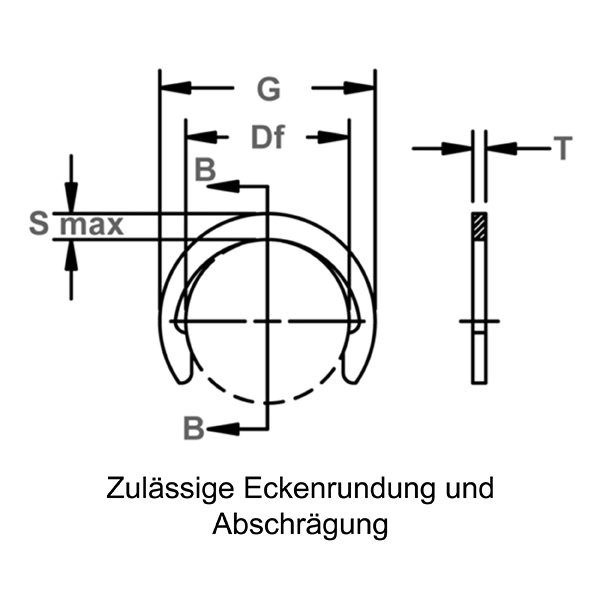

- Freier Durchmesser Df 0,354 - 0,362 - Zoll
- Stärke T*** 0,023 - 0,027 - Zoll
- Maximaler Abschnitt S Max 0,059 - 0,067 - Zoll
- Outside Diameter G 0,486 Zoll

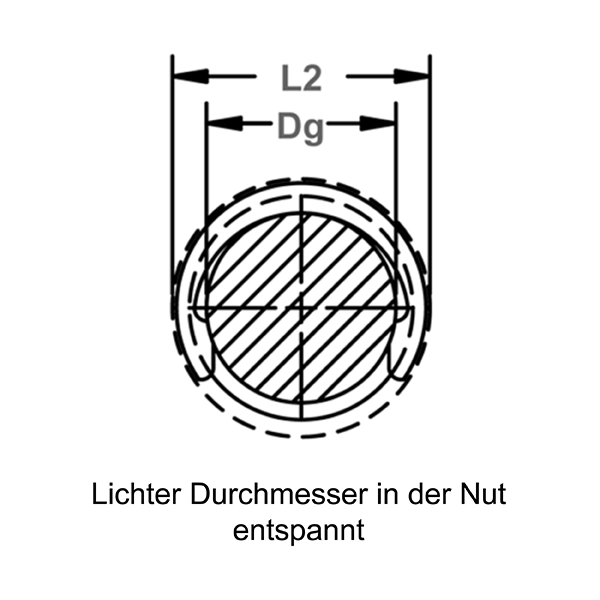

- Abstand Durchm. In Nut L2 installiert 0,500 Zoll
- Gewicht pro 1000 Stück. 0,350 lbs.
- Kantenabstand Y Min. 0,042 Zoll
- Härte ST Kohlenstoffstahl 67,500 - 72,000 - HR30N
- Härte SS Edelstahl 63,000 - 69,500 - HR30N
- Härte BC 77,000 - 82,000 - HR15N
- Identisch zu Waldes Truarc 5103 40
- Identisch zu IRR 2000 40
- Identisch zu Anderton N1800 0040
- Identisch zu Mil oder Aero MS16632C 40
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 487 lbs.
- Axiallast Nutsicherheitsfaktor von 2 Pg 300 lbs.
- U/min begrenzen U/min des Standardmaterials 40.000,000
Montagewerkzeuge
- Standard Applicator (Flat) A-370
- 45 Applicator A-374
- 90 Applicator A-379
- Offset Applicator A-377
- Heavy Duty Dispenser D-100
- Spring Rail Dispenser SD-100
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| C-40BC | External/Shaft crescent | Beryllium Copper Alloy 25 | None/Self Finish | Angebot |
| C-40BC MTM | External/Shaft crescent MS16632-5040 | Beryllium Copper Alloy 25 | Military None/Self Finish | Angebot |
| C-40SS | External/Shaft crescent | PH 15-7 Stainless Steel | None/Self Finish | Angebot |
| C-40SS MPS | External/Shaft crescent MS16632-4040 | PH 15-7 Stainless Steel | Military Passivation | Angebot |
| C-40ST PD | External/Shaft crescent | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
| C-40ST ZD | External/Shaft crescent | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Angebot |
| C-40ST ZF | External/Shaft crescent | Carbon Steel SAE 1070-1090 | Zinc Flash | Angebot |
| C-40ST MCD | External/Shaft crescent MS16632-1040 | Carbon Steel SAE 1070-1090 | Military CAD Plating | Angebot |
| C-40ST MPD | External/Shaft crescent MS16632-3040 | Carbon Steel SAE 1070-1090 | Military Phosphate and Oil | Angebot |
| C-40ST MZD | External/Shaft crescent MS16632-2040 | Carbon Steel SAE 1070-1090 | Military Zinc Dichromate | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- ZD - Zinkdichromat, Kohlenstoffstahl
Dokumentation
Beschreibung
C-Sicherungsringe sind radial montierte Außensicherungsringe und gehören zur radialen Sicherungsringreihe von Rotor Clip. Benannt nach ihrer charakteristischen "C"-Form, zeichnen sich diese halbmondförmigen Ringe durch eine geringe radiale Breite aus. Diese Konstruktion eignet sich für Anwendungen mit geringem Spielraum, bei denen ein radialer Einbau bevorzugt wird.
